تعویض ال سی دی آیفون 12 پرو مکس

چهارشنبه 2 تیر 1400 - 10:32

مقدمه

اگر ال سی دی آیفون 12 پرومکس شما آسیب دیده است، با وجود روشن بودن در هنگام لمس پاسخ یا تصویری نشان نمی‌دهد، از این راهنما برای بازگرداندن آیفون خود به حالت سالم با یک ال سی دی جدید، که همچنین مجموعه نمایشگر نامیده می‌شود، استفاده کنید. این راهنما فقط مراحل تعویض مجموعه نمایشگر کاملی را که همراه با یک گلس با تاچ از قبل نصب شده است، پوشش می‌دهد.

اسپیکر هدفون + مجموعه سنسور که به پشت ال سی دی متصل شده‌اند با آیفون شخصی شما ست شده‌اند، بنابراین شما باید در طول هر نوع تعویض، آن را از صفحه نمایش قدیمی خود به صفحه جدید منتقل کنید. این شامل چراغ flood illuminator هم میباشد که بخشی از ویژگی امنیتی بیومتریک Face ID است.

تماس با صالح کمپانی

ویژگی تشخیض چهره Face ID  اگر آسیب دیده یا تعویضی باشد، دیگر کار نمی‌کند، بنابراین در این روش بیشتر مواظب باشید تا به هیچ یک از این اجزا آسیب نرسد. در صورت آسیب دیدن، فقط اپل یا یک تکنسین مجاز اپل می‌تواند عملکرد Face ID را بازیابی کند.

نکته: قابلیت True Tone بعد از تعویض ال سی دی، حتی هنگام استفاده از نمایشگر اصلی اپل، غیرفعال میشود.

مرحله اول: پیچ‌های پنتالوب را در بیاورید.

  • احتیاط: قبل از شروع، مطمئن شوید باتری آیفون شما زیر 25% شارژ دارد سپس باتری را جدا کنید. باتری لیتیوم یون شارژ شده می‌تواند باعث آتش سوزی و یا در صورت سوراخ شدن منفجر شود.
  • قبل از شروع جدا کردن باتری، آیفون خود را خاموش کنید.
  • دو پیچ پنتالوب P2 به طول 7/6 میلی متر را که لبه پایین آیفون قرار دارند، بردارید.
  • باز کردن صفحه نمایش آیفون باعث می‌شود که مهر و موم‌های ضد آب آن به خطر بیفتد. قبل از اینکه این مرحله را پشت سر بگذارید، مهر و موم‌های تعویضی را آماده داشته باشید یا اگر دوباره آیفون خود را بدون تعویض مهر و موم‌ها بستید، از قرار دادن آن در معرض مایعات جلوگیری کنید.

مرحله دوم: روی هر ترک نوار چسب بزنید.



  • اگر آیفون شما دارای ال سی دی خورده است، از ایجاد شکستگی بیشتر خودداری کنید و با ضربه زدن روی شیشه از آسیب دیدگی بدنه در حین تعمیر جلوگیری کنید.
  • آنقدر به صفحه نمایش نوار چسب بزنید تا تمام صفحه را پوشش دهد.
  • با این کار شیشه محفوظ مانده و یکپارچگی ساختاری را هنگام بلند کردن نمایش‌گر ایجاد می‌کنند.
  • از عینک ایمنی استفاده کنید تا از چشمان خود در برابر هرگونه شیشه‌ای که در حین تعمیر پرتاب می‌شود، محافظت کنید.
  • اگر شیشه شکسته، استفاده از تاچ کش انبری یا وکیوم ال سی دی را در چند مرحله بعدی دشوار می‌کند، سعی کنید یک قطعه نوار محکم (مانند نوار چسب) را در یک دسته تا کنید و به جای بادکش نمایشگر را با آن بلند کنید.

مرحله سوم: لبه پایین آیفون را حرارت دهید.

  • گرم شدن لبه پایینی آیفون باعث نرم شدن چسب محافظ صفحه میشود و باز کردن آن را آسان تر میکند.
  • با استفاده از هیتر یا سشوار حدود ۱ دقیقه لبه پایین آیفون را گرما دهید.
  • مراقب باشید گوشی بیش از حد گرم نشود - نمایشگر و باتری داخلی هر دو در معرض آسیب از طریق گرما هستند.

مرحله چهارم: از تاچ کش انبری یا وکیوم ال سی دی استفاده کنید



  • این ۲ مرحله نحوه استفاده از تاچ کش انبری را برای تعویض باتری آیفون ۱۲ نشان میدهد. برای باز کردن چسب نمایشگر این ابزار بسیار مفید میباشد. پیشنهاد ما استفاده از آن برای تعمیرکاران است. اگر برای تعویض باتری آیفون از این ابزار استفاده نمیکنید، از این ۲ مرحله بگذرید تا به روش جایگزین برسید.
  • دو سر گیره را در پایین آیفون ۱۲ قرار دهید، یک سر پشت آن و سر دیگری را روی صفحه.
  • اگر نمایش‌گر یا شیشه پشتی شما به طرز بدی ترک خورده است، پوشاندن آن با یک لایه نوار چسب پهن شفاف ممکن است به چسبیدن گیره ها کمک کند.

مرحله پنجم: نمایش‌گر را کمی بلند کنید.



  • گیره تاچ کش را کمی فشار دهید تا صفحه نمایش آیفون جدا شود.
  • سعی نکنید نمایش‌گر را کاملاً جدا کنید. یک دهانه کوچک در امتداد لبه پایین کافی است.
  • پیک را در قسمت جدا شده قرار دهید.
  • از ۲ مرحله بعدی بگذرید.

مرحله ششم: از وکیوم ال سی دی استفاده کنید.



  • گیره وکیوم را در پایین نمایشگر قرار دهید.
  • اگر نمایش‌گر شما به طرز بدی ترک خورده است، پوشاندن آن با یک لایه نوار چسب پهن شفاف ممکن است به  چسبیدن وکیوم ال سی دی کمک کند.

مرحله هفتم: نمایش‌گر را کمی بلند کنید.



  • با یک فشار ثابت نمایشگر را از لبه آیفون بلند کنید.
  • در فاصله ایجاد شده بین بدنه و نمایشگر پیک را قرار دهید.
  • چسب ضد آب که صفحه را در جای خود نگه داشته است بسیار محکم است. ایجاد این شکاف اولیه به مقدار قابل توجهی نیرو نیاز دارد. اگر به سختی می‌توانید شکاف را باز کنید، گرمای بیشتری وارد کنید و به آرامی صفحه را به سمت بالا و پایین بکشید تا چسب ضعیف شود تا جایی که فاصله کافی برای قرار دادن ابزار خود ایجاد کنید.

مرحله هشتم: چسب سمت چپ نمایش‌گر را جدا کنید.



  • پیک را از قسمت لبه پایین آیفون به سمت چپ ببرید تا چسب باز شود.
  • هشدار: پیک را خیلی داخل نبرید! ممکن است به کابل های نمایشگر آسیب بزنید. برای تعویض باتری آیفون فقط کافیست چند میلی متر لبه پیک را داخل ببرید و به سمت چپ آیفون حرکت دهید.

مرحله نهم: چسب سمت راست نمایشگر را جدا کنید.



  • پیک را دوباره در لبه پایین آیفون قرار دهید و به سمت راست حرکت دهید تا چسب جدا شود.
  • هشدار: پیک را خیلی داخل نبرید! ممکن است به اجزای داخلی آسیب بزنید. برای تعویض باتری آیفون فقط کافیست چند میلی متر لبه پیک را داخل ببرید و به سمت راست آیفون حرکت دهید.

مرحله دهم: چسب قسمت بالای نمایشگر را جدا کنید.



  • لبه بالایی آیفون هم با چسب و هم با گیره محکم شده اند.
  • پیک را در سمت راست قرار دهید و تا لبه بالایی بکشید.
  • هشدار: پیک را خیلی داخل نبرید! ممکن است به سنسور پنل آسیب بزنید. برای تعویض باتری آیفون فقط کافیست چند میلی متر لبه پیک را داخل ببرید و به قسمت بالای آیفون حرکت دهید.

مرحله یازدهم: آیفون را باز کنید.



  • اگر تاچ کش یا وکیوم ال سی دی خود را جدا نکرده‌اید، اکنون آن را بردارید.
  • با چرخاندن نمایش‌گر از سمت راست، مانند جلد جلوی کتاب، آیفون را باز کنید.
  • هنوز سعی نکنید نمایش‌گر را به طور کامل جدا کنید، زیرا چندین کابل روبان شکننده هنوز آن را به برد منطق آیفون متصل می‌کنند.
  • نمایش‌گر را به چیزی تکیه دهید کنید تا هنگامی که با تلفن کار می‌کنید ، روی آن قرار بگیرد.
  • در حین مونتاژ، نمایش‌گر را در موقعیت قرار دهید، گیره‌ها را در امتداد لبه بالایی تراز کنید و قبل از اینکه بقیه نمایش‌گر را به پایین بکشید‌، لبه بالایی را به دقت در محل خود فشار دهید.  اگر به راحتی در محل قرار نگرفت، وضعیت کلیپ‌ها را در اطراف محیط نمایشگر بررسی کنید و مطمئن شوید که خم نشده باشند.

مرحله دوازدهم: پیچ محافظ کانکتور باتری و نمایشگر را بردارید.

  • چهار پیچ Y000 به طول 1.1 میلی متر که محافظ کانکتور باتری و نمایشگر را محکم می‌کند بردارید.
  • در طول این تعمیر، هر پیچ را دنبال کنید و مطمئن شوید که دقیقاً از همان جایی که آمده است برمی‌گردد تا به آیفون آسیب نرساند.
  • در هنگام مونتاژ مجدد، این نکته خوبی برای روشن کردن آیفون و آزمایش همه عملکردها قبل از اینکه صفحه را در جای خود محکم کنید است. قبل از ادامه کار حتماً آیفون خود را کاملاً خاموش کنید
  • مرحله سیزدهم: محافظ کانکتور باتری و نمایشگر را بردارید.

  • محافظ کانکتور باتری و نمایشگر را بردارید.

مرحله چهاردهم: کابل باتری را جدا کنید.



  • با استفاده از پنس یا ناخن، کانکتور باتری را از سوکت روی برد جدا کنید.
  • سعی کنید به مهر و موم سیلیکون سیاه و سفید اطراف این اتصالات و سایر اتصالات برد آسیب نرسانید. این مهر و موم‌ها محافظت بیشتری در برابر نفوذ آب و گرد و غبار ایجاد می‌کنند.
  • کانکتور را به آرامی از خم کنید تا از اتصال با مادربرد جلوگیری کنید.

مرحله پانزدهم: کابل نمایش‌گر را جدا کنید.



  • برای جدا كردن اتصال كابل نمایش‌گر از پنس یا ناخن استفاده كنید.
  • برای اتصال مجدد کانکتورهای پرسی مانند این، با دقت یک طرف را تراز کرده و فشار دهید تا جایی که تق صدا دهد، سپس همین کار را در سمت دیگر تکرار کنید.  وسط را فشار ندهید اگر کانکتور نامناسب باشد، پین‌ها می‌توانند خم شوند و آسیب دائمی ایجاد کنند.

مرحله شانزدهم: درپوش اتصال سنسور جلو را باز کنید.

  • از یک پیچ گوشتی Y000 برای برداشتن درپوش کانکتور سنسور جلو استفاده کنید.
  • سه پیچ به طول 1.1 میلی متر
  • یک پیچ به طول 1.4 میلی متر

مرحله هفدهم: درپوش اتصال سنسور جلو را جدا کنید.



  • کاور را از سمت چپ به سمت بالا بچرخانید تا اینکه گیره کوچک در سمت راست قفل شود.
  • کاور را جدا کنید.
  • در حین مونتاژ، ابتدا گیره را در لبه سمت راست در شکاف آن وارد کنید، سپس بقیه کاور را در جای خود قرار دهید.

مرحله هجدهم: سنسورهای جلو را جدا کنید.



  • برای جدا كردن كابل کانکتور سنسورهای جلو از پنس یا ناخن استفاده كنید.

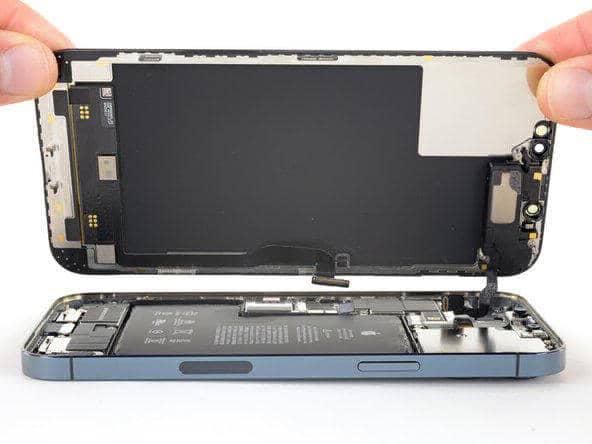

مرحله نوزدهم: مجموعه نمایش‌گر را جدا کنید.

  • مجموعه نمایش‌گر را جدا کنید.

مرحله بیستم: پیچ مجموعه اسپیکر/ سنسور را باز کنید.

    • چهار پیچ محافظ اسپیکر/ سنسور را از پشت نمایشگر بردارید.
    • دو پیچ فیلیپس 1.3 میلی متری
    • یک پیچ 1.8 میلی متری Y000
    • یک پیچ 1.1 میلی متری Y000

مرحله بیست و یکم: مجموعه اسپیکر را برگردانید.



  • گوشی اسپیکر کمی در جای خود چسبیده شده است.
  • با استفاده از موچین یا پنس لبه بالایی اسپیکر را به آرامی بالا بزنید.
  • مجموعه اسپیکر را به سمت پایین و دور از لبه بالایی نمایشگر بچرخانید.
  • اسپیکر از طریق یک کابل روبان بسیار نازک متصل باقی میماند. مراقب باشید کابل کشیده نشود یا آسیب نبیند.

مرحله بیست و دوم: لبه بالایی نمایشگر آیفون را حرارت دهید.

  • گرم شدن لبه بالایی آیفون باعث نرم شدن چسب محکم کننده سنسور ها میشود و باز کردن آن را آسان تر میکند.
  • با استفاده از هیتر یا سشوار حدود ۱ دقیقه لبه پایین آیفون را گرما دهید.
  • مراقب باشید صفحه نمایش بیش از حد گرم نشود

مرحله بیست و سوم: سنسور نور محیط را جدا کنید.



  • با استفاده از پنس سنسور نور محیط را از شکاف آن در صفحه جلویی بلند کرده و جدا کنید.
  • مراقب باشید در حین بلند کردن به کابل‌های روبان سنسور نور آسیب نرسانید.
  • به کشیدن پنس در زیر سنسور نور محیط و کابل آن ادامه دهید تا چسب محافظ کابل جدا شود.

مرحله بیست و چهارم: میکروفون را کمی بالا بزنید.



    • با استفاده از پنس میکروفون را از شکاف آن در صفحه جلویی بلند کرده و جدا کنید.

مرحله بیست و پنجم: سنسور مجاورت و ماژول flood illuminator را بالا بزنید.



  • با استفاده از پنس سنسور مجاورت و ماژول flood illuminator را از شکاف صفحه پنل جلویی خارج کنید.

مرحله بیست و ششم: اسپیکر و سنسور جلویی را جدا کنید.



  • گوشی اسپیکر و مجموعه سنسور جلو را بردارید.
  • در هنگام مونتاژ مجدد، وضعیت ماژول پلاستیکی مشکی حاوی این اجزا را بررسی کنید:
  • سیستم مجاورت
  • Flood illuminator
  • ماژول باید به گونهای قرار گیرد که هیچ ماده چسبی مانع این اجزا نشود.
نویسنده : تیم تولید محتوای صالح کمپانی
