تعویض آنتن وای فای آیفون 7 پلاس در 26 مرحله

یکشنبه 7 فروردین 1401 - 13:14

در این مقاله، روش تعویض آنتن وای فای آیفون 7 پلاس (iPhone 7 Plus) را به‌صورت تصویری و گام‌به‌گام به شما آموزش خواهیم داد. اگر در اتصال وای فای مشکل دارید، باید این قطعه را تعویض کنید. آنتن وای فای اصلی در قاب آیفون ادغام شده است، در حالی که آنتن دایورسیتی به اسپیکر چسبیده است.

 تعویض آنتن وای فای آیفون 7 پلاس در 26 مرحله

مرحله 1: پیچ‌های پنج‌سو را باز کنید

احتیاط: قبل از اینکه کار خود را شروع کرده و آیفون را باز کنید، میزان شارژ باتری را تا زیر 25 درصد خالی کنید. اگر یک باتری لیتیوم یون شارژ شده به صورت تصادفی سوراخ شود می‌تواند باعث آتش گرفتن یا منفجر شدن آن شود.

  • قبل از اینکه آیفون را باز کنید، آن را به طور کامل خاموش کنید.
  • دو عدد پیچ پنج‌سو 3.4 میلیمتری در لبه‌ی پایینی آیفون را باز کنید.

:: باز کردن صفحه نمایش آیفون باعث می‌شود که پلمپ ضد آب اطراف آن از بین برود. اگر تصمیم دارید پس از اتمام کار چسب‌های ضد آب را جایگزین کنید، قبل از اینکه کار خود را شروع کنید، پلمپ‌های جایگزین را آماده کنید. اگر قرار است آیفون را بدون تعویض پلمپ ضد آب آن ببندید، مراقب باشید که آن را در معرض مایعات قرار ندهید.

مرحله 2: شروع باز کردن آیفون

برای تعویض آنتن وای فای آیفون 7 پلاس ابتدا باید مجموعه صفحه نمایش را از قاب پشتی جدا کنید.

:: گرم کردن لبه‌ی پایینی آیفون کمک می‌کند تا چسب نگهدارنده‌ی صفحه نمایش نرم شده و جدا کردن آن راحت‌تر انجام شود.

  • از یک سشوار یا یک iOpener استفاده کرده و آن را حدود یک دقیقه بر روی لبه‌ی پایینی آیفون قرار دهید تا چسب زیر آن قسمت نرم شود.

مرحله 3

  • یک ساکشن کاپ را بر روی نیمه‌ی پایینی پنل جلویی و درست بالای دکمه هوم بچسبانید.

:: مطمئن شوید که ساکشن کاپ بر روی دکمه هوم قرار نگیرد، زیرا مانع از درست چسبیدن ساکشن کاپ بر روی شیشه‌ی جلویی گوشی می‌شود.

:: اگر صفحه نمایش گوشی به‌شدت ترک خورده است، پوشاندن آن با یک لایه نوارچسب کارتن می‌تواند به چسبیدن مکنده کمک کند. در یک روش دیگر، می‌توانید به جای ساکشن کاپ از یک نوار چسب بسیار قوی نیز استفاده کنید. در صورتی که هیچکدام از این روش‌ها جواب نداد، می‌توانید ساکشن کاپ را به صفحه نمایش شکسته چسب بزنید.



مرحله 4

  • ساکشن کاپ را با فشار ثابت و محکم به سمت بالا بکشید تا بین پنل جلویی و قاب پشتی کمی فاصله ایجاد شود.
  • انتهای صاف یک اسپاجر را در شکاف باز شده قرار دهید.

:: چسب ضد آبی که صفحه نمایش را در جای خود نگه داشته بسیار قوی است. ایجاد این شکاف اولیه به مقدار قابل توجهی نیرو نیاز دارد. اگر برای باز کردن شکاف مشکل داشتید، صفحه نمایش را به آرامی به بالا و پایین حرکت دهید تا چسب آن قسمت ضعیف شده و به اندازه‌ی کافی شکاف باز شود تا بتوانید انتهای صاف اسپاجر را داخل آن کنید.

  • در حالی که ساکشن کاپ را به سمت بالا می‌کشید، اسپاجر را بچرخانید تا دهانه‌ی بین صفحه نمایش و قاب پشتی باز شود.



مرحله 5

  • انتهای صاف اسپاجر را بین پنل جلویی و قاب پشتی در لبه‌ی پایینی سمت چپ آیفون قرار دهید.
  • اسپاجر را در سمت چپ آیفون به سمت بالا بکشید. از لبه‌ی پایینی شروع کرده و به سمت دکمه‌های کنترل صدا و سوئیچ سایلنت بکشید تا چسب نگهدارنده‌ی صفحه نمایش جدا شود.

احتیاط: لبه‌ی بالایی گوشی را اهرم نکنید، زیرا ممکن است به گیره‌های پلاستیکی نگه‌دارنده‌ی صفحه نمایش آسیب برسانید.



مرحله 6

  • انتهای صاف اسپاجر را از لبه‌ی سمت چپ گوشی برداشته و آن را در گوشه‌ی پایین سمت راست قرار دهید.
  • اسپاجر را از گوشه‌ی پایین سمت راست به سمت گوشه‌ی بالایی بلغزانید تا چسب نگهدارنده‌ی صفحه نمایش این قسمت نیز جدا شود.



مرحله 7

در این مرحله از تعویض آنتن وای فای آیفون 7 پلاس نوبت به جدا کردن صفحه نمایش می‌رسد.

  • ساکشن کاپ را به سمت بالا بکشید تا صفحه نمایش از جای خود بلند شده و آیفون باز شود.

احتیاط: صفحه نمایش را بیشتر از 10 درجه بالا نبرید، زیرا کابل‌های نواری ظریفی که در لبه‌ی سمت راست گوشی وجود دارد و صفحه نمایش را به برد متصل می‌کند، ممکن است آسیب ببینند.



مرحله 8

  • برآمدگی کوچک لبه ساکشن کاپ را به سمت بالا بکشید تا از پنل جلویی جدا شود.



مرحله 9

  • برای جدا کردن باقیمانده چسبی که صفحه نمایش را در جای خود نگه‌داشته است، یک پیک بازکننده را در امتداد لبه‌ی بالایی آیفون و بین قاب پشتی و پنل جلویی بکشید.



مرحله 10

  • مجموعه صفحه نمایش را کمی از لبه‌ی بالایی گوشی دور کنید تا گیره‌های نگه‌دارنده‌ی آن از قاب پشتی جدا شود.
  • با چرخاندن صفحه نمایش به سمت راست و بالا، مانند باز کردن جلد یک کتاب، آیفون را باز کنید.

احتیاط: در این مرحله هنوز سعی نکنید صفحه نمایش را به‌طور کامل جدا کنید، زیرا چندین کابل نواری آسیب‌پذیر همچنان آن را به برد منطقی آیفون متصل کرده است.



مرحله 11: قطع کردن باتری

در ادامه تعویض آنتن وای فای آیفون 7 پلاس نوبت به قطع کردن باتری می‌رسد.

  • چهار پیچ Y000 با مشخصات زیر که براکت کابل صفحه نمایش را روی برد محکم کرده است، باز کنید:
    • سه پیچ 1.2 میلیمتری
    • یک پیچ 2.6 میلیمتری

مرحله 12

  • براکت پایینی کابل صفحه نمایش را بردارید.



مرحله 13

  • از نوک یک اسپاجر استفاده کرده و کانکتور باتری را از سوکت آن روی برد بیرون بکشید.

:: کابل کانکتور را به کمی دورتر از برد منطقی خم کنید تا از تماس تصادفی آن با سوکت و برق‌رسانی به گوشی در حین تعمیر جلوگیری کرده باشید.



مرحله 14: مجموعه صفحه نمایش

احتیاط: قبل از جدا کردن یا وصل کردن مجدد کابل‌ها در این مرحله، مطمئن شوید که باتری گوشی قطع شده باشد.

  • برای جدا کردن دو کانکتور پایینی صفحه نمایش، از یک اسپاجر یا ناخن استفاده کرده و آنها را از سوکت‌هایشان بر روی برد مستقیماً به سمت بالا بکشید.

:: برای اتصال مجدد کانکتورهای فشاری مانند این، ابتدا یک طرف را به دقت تراز کرده و فشار دهید تا در جای خود کلیک کند، سپس همین کار را با طرف دیگر انجام دهید. هیچگاه وسط آن را فشار ندهید. درصورتی‌که کانکتور حتی کمی نامیزان باشد، پین‌ها خم شده و باعث آسیب دائمی خواهند شد.

:: اگر پس از اتمام کار و جمع کردن گوشی با مشکل صفحه خالی، خطوط سفید برروی صفحه نمایش، یا عدم پاسخگویی لمسی (جزئی یا کلی) مواجه شدید، هر دو کابل را جدا کرده و مجدداً وصل کنید و مطمئن شوید که کاملاً در جای خود قرار می‌گیرند.



مرحله 15

  • سه پیچ Y000 با مشخصات زیر که براکت روی کانکتور مجموعه سنسور پنل جلویی را محکم کرده است، باز کنید:
    • یک پیچ 1.3 میلیمتری
    • دو پیچ 1.0 میلیمتری
  • براکت را بردارید.



مرحله 16

  • کانکتور مجموعه سنسور پنل جلویی را از سوکت آن برروی برد جدا کنید.

:: برای اتصال مجدد این کانکتور فشاری نیز باید ابتدا یک طرف آن را به دقت تراز کرده و فشار دهید تا در جای خود کلیک کند، سپس همین کار را با طرف دیگر انجام دهید تا خطر خم شدن پین‌ها به حداقل برسد.



مرحله 17

  • مجموعه صفحه نمایش را بردارید.

:: پس از اتمام کار و در زمان جمع کردن گوشی، اگر تصمیم دارید چسب پلمپ اطراف صفحه نمایش را جایگزین کنید، باید در این مرحله انجام شود.

مرحله 18: اسپیکر

در ادامه تعویض آنتن وای فای آیفون 7 پلاس باید اسپیکر را باز کرده و بردارید.

  • از یک ابزار اهرم کننده یا پنس استفاده کرده و با احتیاط کانکتور کابل کواکسیال بالایی را اهرم کرده و از برد جدا کنید.

:: دو کانکتور کواکسیال در مجاورت یکدیگر وجود دارد. کانکتوری که به باتری نزدیکتر است را جدا کنید.

:: پس از اتمام کار و در زمان جمع کردن گوشی، اتصال مجدد کانکتور می‌تواند مشکل باشد. کانکتور را در جای خود روی سوکت آن نگه داشته و سپس با انتهای صاف اسپاجر آن را فشار دهید. کانکتور باید در جای خود چفت شود.



مرحله 19

  • کابل کواکسیالی که در مرحله‌ی قبل از گیره‌ی کوچک فلزی نگهدارنده‌ی آن جدا کرده‌اید را از مسیر برد خارج کنید.



مرحله 20

  • از یک پنس یا نوک اسپاجر استفاده کرده و هر دو کابل کواکسیال را از گیره فلزی که آنها را در کنار اسپیکر نگه داشته است اهرم کرده و خارج کنید.



مرحله 21

  • پنج پیچ فیلیپس با مشخصات زیر که اسپیکر را در جای خود محکم کرده است، باز کنید:
    • سه پیچ 1.3 میلیمتری
    • یک پیچ 2.3 میلیمتری
    • یک پیچ 3.3 میلیمتری

مرحله 22

  • اسپیکر را بردارید.

:: واشر اطراف شکاف اسپیکر را بررسی کنید که آسیب ندیده باشد. در صورتی که دچار آسیب‌دیدگی شده است، قبل از نصب اسپیکر جدید آن را تعویض کنید.



مرحله 23: آنتن وای فای

  • با استفاده از سشوار، تفنگ حرارتی یا iOpener قسمت پایینی اسپیکر که آنتن وای فای به آن چسبیده است را آنقدر گرم کنید که با لمس کردن، داغ بودن آن را احساس کنید.

:: گرما کمک می‌کند تا چسب محکم کننده‌ی آنتن نرم شود.

مرحله 24

  • یک پیک بازکننده را در قسمت سمت راست بین آنتن و اسپیکر قرار داده و با احتیاط چسب بین آن دو را جدا کنید.



مرحله 25

  • اسپیکر را چرخانده و مجدداً پیک بازکننده را در سمت مخالف آن قرار دهید.
  • باقی‌مانده چسبی که آنتن را در جای خود محکم کرده است، جدا کنید.
    • در صورت لزوم، چسب را مجدداً گرم کنید تا به راحتی جدا شود.



مرحله 26

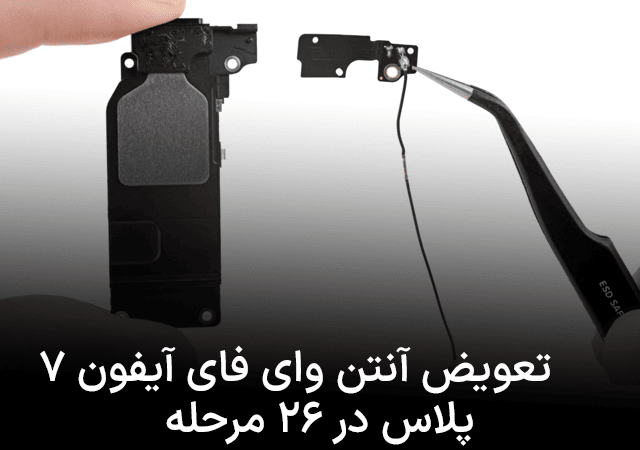

  • آنتن وای فای را از اسپیکر جدا کنید.

سخن آخر

در این مقاله روش تعویض آنتن وای فای آیفون 7 پلاس (iPhone 7 Plus) را طی 26 مرحله و به صورت تصویری به شما آموزش دادیم. امیدواریم که مورد استفاده قرار گیرد. همیشه در هنگام تعمیر گوشی آیفون نکات ایمنی را رعایت کرده و از ابزار استاندارد استفاده کنید. شما می‌توانید سؤالات و مشکلات خود را در بخش نظرات مطرح کنید تا کارشناسان ما به آنها پاسخ دهند. همچنین با درج تجربیات خود در بخش نظرات، ما و کاربران سایت را از تجربیات خود بهره‌مند سازید.
