آموزش تعویض دوربین پشت آیفون ایکس اس

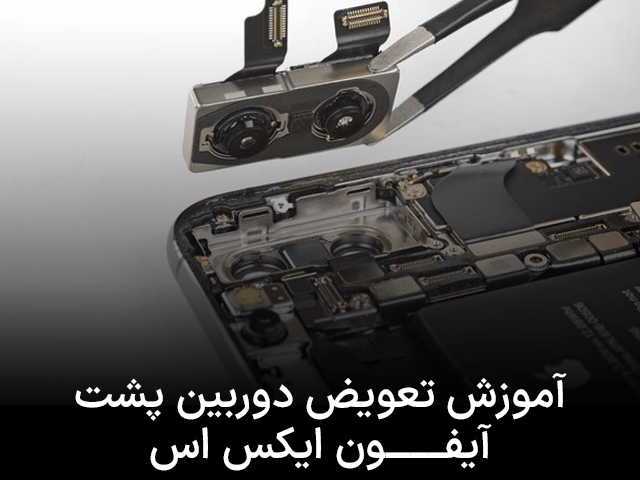

از این راهنما می‌توانید برای برداشتن و تعویض دوربین پشت آیفون ایکس اس (iPhone XS) استفاده کنید. مجموعه دوربین پشتی از دو بخش مجزا تشکیل شده است: یک دوربین با زاویه دید باز و یک دوربین تله. هر دو بخش به صورت یک قطعه و باهم تعویض می‌شوند.

هر دو آیفون ایکس اس و ایکس اس مکس از یک نوع دوربین مشابه استفاده می‌کنند؛ بنابراین می‌توانید این قطعه را بدون هیچ مشکلی بین هر دو مدل جابجا کنید.

توجه: در این آموزش به شما گفته می‌شود که کابل‌های صفحه نمایش را به‌طور کامل جدا کرده و مجموعه صفحه نمایش را از آیفون جدا کنید تا بهتر بتوانید به دوربین‌های پشتی دسترسی داشته باشید. با این حال، شما می‌توانید همچنان که کابل‌های صفحه نمایش متصل هستند، دوربین‌های پشتی را تعویض کنید. خوانندگان متخصص می‌توانند برای صرفه‌جویی در زمان از جدا کردن اتصالات صفحه نمایش صرف‌نظر کنند، البته تا زمانی که در هنگام کار به خوبی مراقب باشند تا کابل‌های صفحه نمایش آسیبی نبینند.

 تعویض دوربین پشت آیفون ایکس اس

مرحله 1: پیچ‌های پنج‌سو را باز کنید

احتیاط: قبل از اینکه کار خود را شروع کنید، مقدار شارژ باتری آیفون را تا زیر 25 درصد خالی کنید. اگر یک باتری لیتیوم یون شارژ شده به صورت تصادفی سوراخ شود می‌تواند باعث آتش گرفتن یا منفجر شدن آن شود.

  • قبل از اینکه آیفون را باز کنید، آن را خاموش کنید.
  • در لبه‌ی پایینی آیفون، دو پیچ پنج‌سو با طول 6.9 میلیمتر وجود دارد، آنها را باز کنید.

:: جدا کردن صفحه نمایش آیفون باعث می‌شود که پلمپ ضد آب آن از بین برود. قبل از اینکه کار خود را شروع کنید، پلمپ‌های جایگزین را آماده کنید، یا اگر تصمیم دارید بدون پلمپ آیفون را سرهم کنید، مراقب باشید که آن را در معرض مایعات قرار ندهید.

تعویض دوربین پشت آیفون ایکس اس

مرحله 2: شروع باز کردن آیفون

:: گرم کردن لبه‌ی پایینی گوشی آیفون کمک می‌کند تا چسب نگهدارنده‌ی صفحه نمایش نرم شده و راحت‌تر باز شود.

  • شما می‌توانید از یک سشوار یا تفنگ حرارتی استفاده کنید و یا یک iOpener را گرم کرده و حدود یک دقیقه آن را بر روی لبه‌ی پایینی آیفون قرار دهید تا چسب زیر آن نرم شود.

 تعویض دوربین پشت آیفون ایکس اس

مرحله 3

:: در دو مرحله 3 و 4 ما از ساکشن کاپ iSclack برای باز کردن آیفون استفاده می‌کنیم، یک ابزار سودمند که داشتن آن را به کسانی که دائماً کار تعمیرات انجام می‌دهند توصیه می‌کنیم. اگر از iSclack استفاده نمی‌کنید، این دو مرحله را نادیده گرفته و روش جایگزین در مراحل بعدی را مطالعه کنید.

  • اگر ضخامت‌سنج پلاستیکی در وسط iSclack قرار دارد، آن را بردارید. برای آیفون‌های بزرگتر مانند آیفون ایکس اس  نیازی به آن نیست.
  • ساکشن کاپ‌های iSclack را نزدیک لبه پایینی آیفون قرار دهید. یکی از آنها را در جلوی آیفون و دیگری را در پشت قرار دهید.
  • هر دوی آنها را محکم در جای خود فشار دهید تا به‌خوبی بچسبند.

:: اگر صفحه نمایش یا شیشه پشتی آیفون ترک بزرگی دارد، پوشاندن آن با یک لایه نوارچسب کارتن می‌تواند به چسبیدن مکنده‌ها کمک کند. iSclack دو تکه نوارچسب برای همین منظور دارد.

    تعویض دوربین پشت آیفون ایکس اس      تعویض دوربین پشت آیفون ایکس اس

مرحله 4

  • گوشی آیفون را محکم در دست خود نگه داشته و دسته‌های iSclack را ببندید تا صفحه نمایش کمی از قاب پشتی جدا شود.

احتیاط: سعی نکنید صفحه نمایش را به طور کامل جدا کنید. شما فقط به یک شکاف کوچک در امتداد لبه پایینی نیاز دارید.

  • یک پیک بازکننده را در شکاف باز شده‌ی لبه پایینی صفحه نمایش آیفون وارد کنید.
  • اگر در این مرحله از iSclack استفاده کرده‌اید، می‌توانید دو مرحله‌ی بعدی را نادیده بگیرید.

 تعویض دوربین پشت آیفون ایکس اس

مرحله 5

همچنین شما می‌توانید برای تعویض دوربین پشت آیفون ایکس اس  از ساکشن کاپ یک طرفه نیز استفاده کنید.

  • اگر از ساکشن کاپ یک طرفه استفاده می‌کنید، آن را برروی لبه‌ی پایینی گوشی قرار دهید. دقت کنید که ساکشن کاپ خیلی به لبه‌ی شیشه نزدیک نباشد و کمی با لبه فاصله داشته باشد.

:: اگر صفحه نمایش دارای ترک‌خوردگی است، پوشاندن آن با یک لایه نوارچسب کارتن می‌تواند به چسبندگی ساکشن کاپ کمک کند. همچنین می‌توانید از نوارچسب بسیار قوی ساکشن کاپ استفاده کنید. اگر هیچکدام از اینها جواب نداد، می‌توانید ساکشن کاپ را به‌وسیله‌ی چسب به صفحه نمایش شکسته بچسبانید.

 تعویض دوربین پشت آیفون ایکس اس

مرحله 6

  • ساکشن کاپ را با فشار ثابت و محکم به سمت بالا بکشید تا بین پنل جلویی و قاب پشتی کمی فاصله ایجاد شود.
  • سپس یک پیک بازکننده در شکاف باز شده قرار دهید.

:: چسب ضد آبی که صفحه نمایش را در جای خود نگه داشته بسیار قوی است؛ ایجاد این شکاف اولیه به مقدار قابل توجهی نیرو نیاز دارد. اگر برای باز کردن شکاف مشکل داشتید، حرارت بیشتری به آن بدهید و صفحه نمایش را به آرامی به طرف بالا و پایین حرکت دهید تا چسب آن ضعیف شده و به اندازه‌ی کافی شکاف باز شود تا بتوانید ابزار پیک را به آن وارد کنید.

     تعویض دوربین پشت آیفون ایکس اس     تعویض دوربین پشت آیفون ایکس اس

مرحله 7

  • پیک بازکننده را از گوشه‌ی لبه‌ی پایین سمت چپ آیفون به طرف بالا بکشید تا صفحه نمایش را از چسبی که آن را در جای خود نگه داشته است جدا کنید.

احتیاط: پیک بازکننده را زیاد به داخل وارد نکنید، زیرا ممکن است به اجزای داخلی آسیب وارد کنید.

  تعویض دوربین پشت آیفون ایکس اس    تعویض دوربین پشت آیفون ایکس اس

مرحله 8

  • برای اینکه سمت دیگر صفحه نمایش را جدا کنید، پیک بازکننده را مجدداً در لبه‌ی پایینی آیفون قرار داده و این بار آن را به سمت راست و بالا بکشید.

احتیاط: پیک بازکننده را زیاد داخل شکاف نکنید، زیرا ممکن است به کابل‌های صفحه نمایش که در این سمت آیفون قرار دارند آسیب برسانید. آن را فقط به اندازه‌ی چند میلیمتر یا به اندازه ضخامت قاب صفحه نمایش وارد کنید.

  تعویض دوربین پشت آیفون ایکس اس   تعویض دوربین پشت آیفون ایکس اس

مرحله 9

:: لبه‌ی بالایی صفحه نمایش هم با چسب و هم با گیره محکم شده است. به‌همین دلیل جداسازی آن دقت و احتیاط بیشتری نیاز دارد.

  • در حالی که صفحه نمایش را به آرامی در جهت پورت لایتنینگ کشیده یا تکان می‌دهید، پیک بازکننده را در امتداد لبه‌ی بالایی صفحه نمایش بکشید.

احتیاط: اگر فشار زیادی وارد کنید، گیره‌ها می‌شکند. بنابراین، با دقت کار کنید و صبور باشید.

احتیاط: در اینجا هم پیک بازکننده را فقط چند میلیمتر و به اندازه‌ی ضخامت قاب صفحه نمایش به داخل وارد کنید، درغیراین‌صورت ممکن است به آرایه سنسور پنل جلویی آسیب برسانید.

  • پیک بازکننده را از یک گوشه به گوشه دیگر کشیده و باقی‌مانده‌ی چسبی که صفحه نمایش را در جای خود نگه داشته جدا کنید.

 تعویض دوربین پشت آیفون ایکس اس   تعویض دوربین پشت آیفون ایکس اس

مرحله 10

  • برآمدگی کوچک لبه ساکشن کاپ را بکشید تا از پنل جلویی جدا شود.
  • اگر از یک iSclack استفاده کرده‌اید و هنوز به آیفون چسبیده است، حالا آن را جدا کنید.

 تعویض دوربین پشت آیفون ایکس اس

مرحله 11

در این مرحله از تعویض دوربین پشت آیفون ایکس اس، می‌توانید آیفون را باز کنید.

  • با چرخاندن صفحه نمایش به سمت راست و بالا، مانند باز کردن جلد یک کتاب، آیفون را باز کنید.

احتیاط: در این مرحله هنوز سعی نکنید صفحه نمایش را به‌طور کامل جدا کنید، زیرا چندین کابل نواری آسیب‌پذیر همچنان آن را به برد منطقی آیفون متصل کرده است.

  • در مدتی که با گوشی کار می‌کنید، صفحه نمایش را به چیزی تکیه دهید تا آن را نگه دارد.

:: پس از اتمام کار و در زمان جمع کردن گوشی، ابتدا صفحه نمایش را در جای خود قرار دهید، سپس گیره‌ها را با امتداد لبه‌ی بالایی تراز کنید، و قبل از اینکه بقیه‌ی قسمت‌های صفحه نمایش را پایین بیاورید، لبه‌ی بالایی را به دقت فشار دهید. اگر به راحتی در جای خود قرار نگرفت (کلیک نکرد)، وضعیت گیره‌ها در اطراف صفحه نمایش را بررسی کنید و مطمئن شوید که خم نشده باشند.

      تعویض دوربین پشت آیفون ایکس اس     تعویض دوربین پشت آیفون ایکس اس

مرحله 12: مجموعه صفحه نمایش

  • چهار پیچ Y000 با مشخصات زیر که براکت پوشش برد منطقی را محکم می‌کنند، باز کنید:
    • سه عدد پیچ 1.0 میلیمتری
    • یک عدد پیچ 1.3 میلیمتری
    • یک عدد پیچ فیلیپس 3.7 میلیمتری

    :: در طول تعمیر، مشخص کنید که هر پیچ را از کجا باز کرده‌اید و مطمئن شوید که دقیقاً آن را سر جای خود می‌بندید تا آسیبی به گوشی آیفون وارد نشود.

     تعویض دوربین پشت آیفون ایکس اس

    مرحله 13

    • براکت را بردارید.

    :: ممکن است که براکت کمی در جای خود چسبیده باشد. بنابراین، آن را به آرامی اما محکم از جای خود بلند کنید تا جدا شود.

    :: پس از اتمام کار و در زمان جمع کردن گوشی، قبل از اینکه صفحه نمایش را در جای خود ببندید، بهتر است که آیفون را روشن کرده و تمام عملکردهای آن را آزمایش کنید. اما قبل از ادامه‌ی کار، حتماً مطمئن شوید که آیفون را به‌طور کامل خاموش می‌کنید.

     تعویض دوربین پشت آیفون ایکس اس

    مرحله 14

    • برای جدا کردن کانکتور باتری از سوکت آن روی برد منطقی از یک اسپاجر یا ناخن خود استفاده کنید.

    :: سعی کنید به پلمپ سیلیکونی مشکی اطراف آن و سایر اتصالات برد آسیب نرسانید. این پلمپ، محافظت بیشتری در برابر نفوذ آب و گردوغبار ایجاد می‌کند.

    • کانکتور را به کمی دورتر از برد منطقی خم کنید تا از تماس تصادفی آن با سوکت و برق‌رسانی به گوشی در حین تعمیر جلوگیری کرده باشید.

     تعویض دوربین پشت آیفون ایکس اس

    مرحله 15

    • سه پیچ Y000 که براکت کانکتور صفحه نمایش را در جای خود محکم می‌کنند باز کنید:
      • دو پیچ 1.1 میلیمتری
      • یک پیچ 1.5 میلیمتری

     تعویض دوربین پشت آیفون ایکس اس

    مرحله 16

    • براکت را بردارید.

     تعویض دوربین پشت آیفون ایکس اس

    مرحله 17

    • برای جدا کردن کانکتور مجموعه سنسور پنل جلویی، از یک اسپاجر یا ناخن استفاده کنید.

     تعویض دوربین پشت آیفون ایکس اس

    مرحله 18

    • برای جدا کردن کانکتور کابل پنل OLED از یک اسپاجر یا ناخن استفاده کنید.

         تعویض دوربین پشت آیفون ایکس اس     تعویض دوربین پشت آیفون ایکس اس

    مرحله 19

    • برای جدا کردن کانکتور کابل دیجیتایزر از سوکت آن، از یک اسپاجر یا ناخن استفاده کنید.

             تعویض دوربین پشت آیفون ایکس اس      تعویض دوربین پشت آیفون ایکس اس

    مرحله 20

    :: کابل انعطاف‌پذیر مجموعه سنسور پنل جلویی کمی در جای خود چسبیده است.

    • کابل را با احتیاط بلند کنید تا چسب آن جدا شود.

       تعویض دوربین پشت آیفون ایکس اس    تعویض دوربین پشت آیفون ایکس اس

    مرحله 21

    • مجموعه صفحه نمایش را بردارید.

    :: پس از اتمام کار و در زمان جمع کردن گوشی، اگر می‌خواهید چسب ضد آب را در اطراف لبه‌های صفحه نمایش جایگزین کنید، می‌توانید در این مرحله انجام دهید.

     تعویض دوربین پشت آیفون ایکس اس

    مرحله 22: دوربین‌های پشتی

    در این مرحله از تعویض دوربین پشت آیفون ایکس اس ، نوبت به باز کردن دوربین‌های پشتی می‌رسد.

    • دو پیچ فیلیپس 1.8 میلیمتری که پوشش دوربین پشتی را در جای خود محکم کرده است، باز کنید.

     تعویض دوربین پشت آیفون ایکس اس

    مرحله 23

    • برای برداشتن پوشش دوربین، آن را از نزدیک‌ترین لبه‌ی آن به باتری گرفته و بلند کنید.

    :: برای نصب مجدد پوشش دوربین، دقیقاً به صورت برعکس عمل کنید: یعنی ابتدا لبه‌ی بیرونی را در جای خود قرار دهید به صورتی که دو زبانه‌ی بیرون‌زده‌ی پوشش به‌طور کامل در براکت لبه‌ی بیرونی ماژول دوربین قرار بگیرند، سپس پوشش را به‌صورت لولایی پایین بیاورید.

    احتیاط: اگر دو زبانه‌ی پوشش به درستی در جای خود قرار نگیرند، پوشش صاف نمی‌شود.

         تعویض دوربین پشت آیفون ایکس اس      تعویض دوربین پشت آیفون ایکس اس

    مرحله 24

    • برای باز کردن دو کانکتور کابل دوربین، از یک ابزار بازکننده‌ی iFixit یا ناخن استفاده کنید. سپس هر دو کانکتور را مستقیماً به سمت بالا بکشید تا از سوکت جدا شوند.

        تعویض دوربین پشت آیفون ایکس اس      تعویض دوربین پشت آیفون ایکس اس

    مرحله 25

    • نوک یک پنس یا یک ابزار نوک تیز دیگر را در گوشه‌ی سمت راست پایین دوربین و بین مجموعه دوربین و قاب آیفون قرار دهید.
    • به آرامی به سمت بالا بکشید تا دوربین از آیفون خارج شود.

    :: مجموعه دوربین چسبانده نشده، اما محکم در جای خود قرار گرفته است. ممکن است که اسپاجر یا یک ابزار پلاستیکی آنقدر قدرت نداشته باشد که بتواند آن را بیرون بیاورد.

     تعویض دوربین پشت آیفون ایکس اس

    مرحله 26

    • مجموعه دوربین پشتی را بردارید.

     تعویض دوربین پشت آیفون ایکس اس

    سخن آخر

    در این مقاله، طی 26 مرحله و به صورت دقیق و گام‌به‌گام مراحل تعویض دوربین پشت آیفون ایکس اس (iPhone XS) را برای شما توضیح دادیم. امیدواریم که مورد استفاده قرار گرفته باشد. شما می‌توانید سؤالات و مشکلات خود را در بخش نظرات مطرح کنید تا کارشناسان ما به آنها پاسخ دهند. همچنین با درج تجربیات خود در بخش نظرات، ما و کاربران سایت را از تجربیات خود بهره‌مند سازید.
