کالبدشکافی آیفون 12 پرو مکس

سارا فرجی یکشنبه 6 تیر 1400 - 16:59
کالبدشکافی آیفون 12  پرو مکس

 مقدمه

اگر بخش آمورش تعمیرات ما دیده باشید میخواهیم  بزرگترین ایفون ارائه شده را کالبد شکافی کنیم

پی نوشت: اگر چیزی رو که می بینید دوست دارید، بهتره ، اینستاگرام ما رو دنبال کنید، چون اگر به تجزیه و تحلیل و چم و خم تکنولوژی علاقه دارید این جابهترین جاییه که می­تونید بهشون دسترسی داشته باشید. وقتی وارد شدید، تا از بقیه شامورتی بازیامون جا نمونید.

نکته

این دمونتاژ راهنمایی برای تعمیر نیست. برای تعمیر آیفون ۱۲ پرو مکس خود از «راهنمای سرویس» ما استفاده کنید.



قدم اول - دمونتاژ آیفون ۱۲ پرومکس

  • یک بار دیگر اطلاعات مربوط به آخرین غول آیفون را در اختیارتان می­گذاریم:
  • تراشه A14 bionic با موتور عصبی نسل چهارم
  • صفحه نمایش 6.7 اینچی (2778 در 1284 پیکسل) Super Retina XDR OLED با طیف رنگی گسترده P3 و تن رنگ واقعی
  • سیستم دوربین سه گانه 12 مگاپیکسلی با زاویه دید واید ƒ / 1.6 (OIS) ، زاویه الترا واید ƒ / 2.4 و دوربین های تله فوتو ƒ / 2.2 (OIS) ، با ماژول LiDAR
  • 6 گیگابایت رم و 128 گیگابایت فضای ذخیره سازی (پیکربندی­های 256 و 512 گیگابایتی هم موجود است)
  • 5G (با اتصال تحت-6 گیگاهرتزی و mmWave)
  • شارژ بی سیم Megsafe ۱۵ وات
  • رتبه مقاومت IP68 ، مقاوم در برابر آب تا حداکثر عمق 6 متر برای 30 دقیقه تحت استاندارد IEC 60529

قدم دوم



      • گرد قدیمی شده. مربع گردِ جدید است!
      • متاسفم که باید بگم اما... سایزش مهمه! حداقل در مورد سنسور دوربین. ۱۲ پرو مکس برای عمل کردن به قول بهبود ۸۷درصدی تصاویر در نور کم، از بزرگ­ترین سنسوری که یک آیفون تاحالا داشته استفاده می­کند. اما قبل از این که روی دوربین پرو مکس ریز شویم بیایید آیفون ها را با هم مقایسه کنیم:
      • یک آیفون ۱۱ پرو مکس سبز، یک آیفون ۱۲ پرو طلایی، و یک آیفون ۱۲ پرو مکس آبی داریم. اگر چیزهای بزرگ دوست دارید، آیفون ۱۲ پرو مکس راست کار شماست. همه چیز آن بقیه بزرگ­تر است حتی برجستگی دوربینش.

    قدم سوم



    • کلیات این آیفون [زیر اشعه ایکس] تقریبا مشابه بقیه خانواده ی آیفون ۱۲ است اما قاب استیل تیره فقط در پرو وجود دارد. همچنین حلقه MagSafe که حتی در آیفون۱۲ مینی به خوبی جا نمی­شد در مکس شیک و مناسب به نظر می رسد.یکی از مواردی که ما به طور ویژه ای علاقه مند به دیدن آن هستیم باتری L شکل پهن تر است. بخصوص چون که از باتری مستطیلی پرو خسته شدیم. در حال حاضر تنها آیفون ۱۲ پرو مکس به باتری L مجهز است

    قدم چهارم



    • مقدار مناسبی حرارت و دستگاه تاچ کش انبری این آیفون 12 پرو مکس بزرگ را راضی می­کند قابش را دربیاورد و رازهایش را به نمایش بگذارد.
    • مانند بقیه آیفون 12 ها، حالا پرو مکس برای ما مثل یک کتاب باز است: با یک داستان خوب داخلش. البته دقیقاً مثل کتاب نیست، اما متوجه منظورم می­شوید. با کمی کمک از بخش آموزش تعمیرات هرکسی می­تواند آیفون خود را تعمیر کند.
    • اگر نیازی به تعمیر آیفونم نداشته باشم و فقط بخواهم به دل و روده آن خیره شوم چه؟ خب در این صورت ما این مجموعه شیک از «والپیپرهای پرو مکس» را برای شما تهیه کردیم.

    قدم پنجم



    • دیگر وقت برای مسخره بازی نداریم، جاهای دیگری هست که باید برویم و دمونتاژهای دیگری که باید انجام بدهیم. یک راست به سراغ برجسته­ترین ویژگی پرو مکس می­رویم: دوربین­های جدید.
    • دوربین واید استاندارد (پایینی سمت چپ از بین سه دوربین) منشا همه زمزمه ­ها درباره ی 12 Pro Max است. گزارش شده است که سنسور این دوربین 47٪ بزرگتر است که این امکان را به آن می­دهد که نور بیش­تری جمع کرده و در نتیجه عکس های بهتری بگیرد.
    • از نگاه اشعه ایکس، می بینیم که سنسور واید استاندارد واقعاً بزرگ­تر است. همچنین می توانیم چهار آهن ربای اطراف آن را به وضوح ببینیم که خبر از سیستم تثبیت تصویر سنسور-شیفت جدید برند اپل می­دهند.
    • اگر به قابلیت های LIDAR علاقه بیشتری دارید، این «ویدیو توضیحی» را ببینید.

    قدم ششم



      • از سنسور اولیه (زاویه واید) آیفون ۱۲ پرو مکس که رونمایی کردیم فهمیدیم... بزرگ است. جوری انگار بقیه موبایل به آن متصل شده.
    • گاهی شک بر این است که نکند قابلیت «پرو» چیزی به جز یک مدل بزرگ­تر و گران­تر نباشد. اما برای آیفون ۱۲ پرو بدون کوتاه آمدن می­گوییم که اگر کوچک­تر بود چنین سنسوری درون گوشه متراکم قاب گوشی جا نمی­شد.
    • این سنسور باعث شده سنسور بقیه آیفون­های ۱۲ کوتوله به نظر برسند. درحالی که سنسور ۴۷% بزرگ­تر شده، رزولوشن همان ۱۲MP باقی مانده. پس هر پیکسل بزرگ­تر است و نور بیش­تری را جذب می­کند.
    • این سنسور یک حقه دیگر هم در آستینش دارد: سیستم تثبیت تصویر سنسور-شیفت
    • این تکنولوژی­ای است که خیلی از DSLRهای مدرن و دوربین­های بدون آینه استفاده می­کنند. وقتی که [حین تصویربرداری] دستتان می­لرزد، دو راه برای ثابت کردن تصویر وجود دارد: یا می­توانید لنز را حرکت دهید، یا می­توانید سنسور را حرکت دهید.
    • بیش­تر اسمارت فون­هایی که مدعی تثبیت تصویر هستند از سیستم تثبیت اپتیکال تصویر بر پایه لنز یا OIS استفاده می­کنند تا اثر لرزش­های تصویر را کم کنند. خیلی­ها در اینترنت روی این مسئله با هم جنگیدند که کدام تکنیک تثبیت تصویر برای دوبین­های حرفه­ای بهتر کار می­کند.
    • از آن­جا که اپل ترجیح داد زحمت بیش­تری به خودش بدهد و سیستم سنسور-شیفت را روی آیفون پیاده کند، یا فکر کرده­اند [نصب این تثبیت کننده] آن­ها را به هدفشان می­رساند، یا ممکن است واقعا نتوانسته باشند برای ثابت کردن نسخه بزرگ­تر لنز f/1.6 جدیدشان کاری کنند.

    قدم هفتم



    • موتور تپتیک این آیفون از یک اتاقک جانبی پلاستیکی مشکی کوچک برخوردار است. می­پرسید چرا؟ یا می­تواند به خاطر حمایت از نمایشگر باشد یا به عنوان ضربه­گیر برای باتری عمل کند. در هر صورت، این غیر عادی است که در آیفون قطعه­ای ببینیم که فقط برای پر کردن فضا به کار رفته باشد، اما چنین موردی هم داشته­ایم.
    • به نظر می­رسد مهندسان اپل از ظرفیت باتری راضی هستند که چنین فضایی را برای عرض اندام به اسپیکرها و موتور تپتیک اختصاص داده­اند. این دو قطعه در مقایسه با قطعه­های مدل مینی بسیار بزرگ­تر هستند.

    قدم هشتم



    • بعد از درآوردن دو قطعه پایینی، به زاویه­ای عالی برای حمله به نوار چسب­های کشی باتری می­رسیم.
    • نگذارید ظاهر L شکل آن شما را فریب دهد. پرو مکس بهترین باتری را در بین تمام آیفون­های ۱۲ دارد. نه فقط از نظر قدرت، حتی از نظر تکنولوژی. عکس اشعه ایکس نشان می­دهد درون باتری کاملاً اشباع نشده اما تقریباً از تمام فضا استفاده شده است و «شکل پیشرفته» آن هم این امکان را داده که از حجم گوشه­ها استفاده شود.
    • منبع قدرت پرو مکس ۱۴.۱۳Wh توان دارد که نسبت به باتری مینی با توان ۸.۵۷Wh و ۱۲ و ۱۲ پرو با توان ۱۰.۷۸Wh برتری کامل دارد.
    • [با این حال] توان این باتری تنها کمی بیش­تر از آیفون ۱۱ پرو مکس با ۱۵.۰۴ Wh و با اختلاف کم­تر از گلکسی نوت ۲۰ و ۲۰ آلترا با به ترتیب ۱۶.۶۹ و ۱۷.۴۶Wh است.

    قدم نهم



    • با از برداشتن برد منظقی پرو مکس، می­توانیم بگوییم این قطعه حتی از قطعه آیفون ۱۲ مینی (پایین) هم فشرده­تر است. اما درگاه سیم­کارت یکپارچه مینی نیز آن را به یک عیب بزرگ برای این موبایل تبدیل کرده. آیفون ۱۲ پرو مکس مانند ۱۲ و ۱۲ پرو مجهز به یک درگاه سیم کارت جداگانه و مدولار است که تعمیر آن را کمی راحت­تر می­کند.
    • قبل از این که برد را باز کنیم اینجا نمایی کلی از آن زیر اشعه ایکس داریم. در قدم بعدی آن را لایه لایه باز خواهیم کرد اما دیدن همه اجزای آن کنار هم نیز خالی از لطف نیست. این شهری درهم تنیده از سیلیکون است که آیفون را اداره می­کند.

    قدم دهم



    • قبل از هر چیز هشدار می­دهیم که مقداری تلفات جزئی موقع «جدا کردن قطعات برد» داشتیم. یک لغزش کوچک چاقو با دمای ۳۰۰درجه برای جدا کردن بعضی از این چیپ­ها از برد کافی بود. «دستیار رباتی» ما بقیه کار را برعهده گرفت. این لیستی از قطعاتی است که توانست تشخیص دهد:
    • فلش مموری 128 GB  Kioxia NAND
    • ST Microelectronics STB601A power management IC
    • Qualcomm's SDR865 5G and LTE transceiver, SDX55M 5G modem-RF system, و  SMR526 intermediate frequency IC
    • ماژول بلوتوث/WLAN USI 339S00761
    • Avago 8200 high/mid-band power amplifier همراه دوپلکسر یکپارچه
    • ماژول فرانت اند Murata 1XR-482 mmWave

    قدم یازدهم



    • منتظر چیپ دوست داشتنی A14 با ۶GB حافظه لایه­ای هستید؟ بیاید سراغ A14 و چندتا از چیپ­های اطرافش برویم:
      • Apple A14 SoC لایه بندی شده با ۶GB رم K3UHCHC0MM-VGCL Samsung
      • Apple 343S00437 power management IC
      • احتمالاً یک STMicroelectronics wireless power receiver
      • احتمالاً یک Apple/Cirrus Logic audio codec
      • Apple 338S00564-B0 power management IC
      • Apple/Cirrus Logic 338S00537 mono audio amplifier
      • Apple 338S00616 که احتمالاً یک آی سی مدیریت توان برای نمایشگر است

    قدم دوازدهم



        • و تعدادی دیگر از چیپ ­های همان قسمت:
        • احتمالاً یک شتاب سنج Bosch Sensortec
        • NXP Semiconductor CBTL1614A1 display port multiplexer
        • احتمالاً یک Maxim Integrated MAX8559 300 mA LDO regulator
        • Apple/USI U1 ultra-wideband chip
        • Texas Instruments LM3562A1 که احتمالاً یک درایور LED است

    قدم سیزدهم

          • و در آخر نگاهی به قسمت ذخیره سازی برد بیندازیم:
          • شارژر باتری Texas Instruments SN2611A0
          • Broadcom BCM15960A0, likely Wi-Fi / Bluetooth SoC
          • Texas Instruments TPS68836 display power management
          • Apple/Cirrus Logic 338S00537 audio amplifier
          • Texas Instruments SN61280 battery DC-DC converter

    قدم چهاردهم

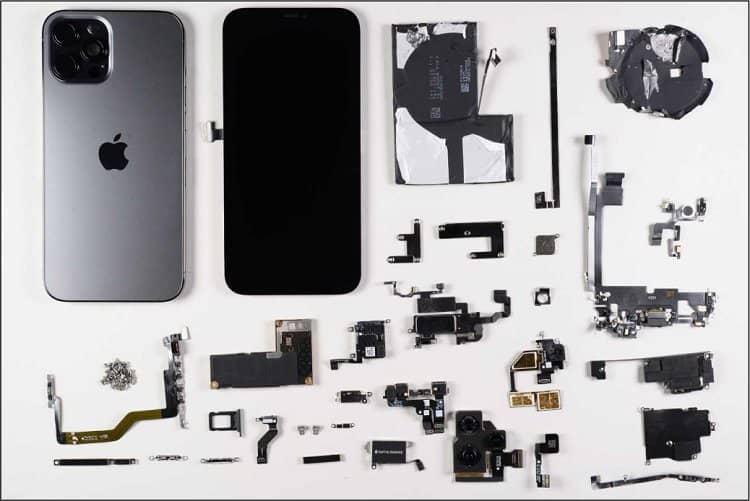

    • با تشکر از بینندگانی مثل شما، انجامش دادیم! چهارمین و آخرین آیفون 12پرو مکس را هم روی میز تشریح خواباندیم و به خاک سپردیم. آخرین کاری که باید بکنیم چسیت؟ چند والپیپر زیبا از دمونتاژ آپلود کنیم.
    • پرو مکس به خاطر اضافه کردن تکنولوژی پرتقاضای 5G بدون عقب نشینی در کیفیت اجزای دیگر، مسلماً بهترین دستاورد شرکت اپل در بین آیفون­های امسال است.
    • ما از این که این آیفون طراحی پیشرفته L شکل باتری­اش را از دست نداد خوشحال شدیم. امیدواریم اپل سال دیگر از نظر باتری با خط تولید قوی­تری ظاهر شود. چرا که باتری­های بزرگ­تر درکل طول عمر بیش­تری دارند و نیاز کم­تری به تعویض پیدا می­کنند (البته باحال­تر هم هستند).
