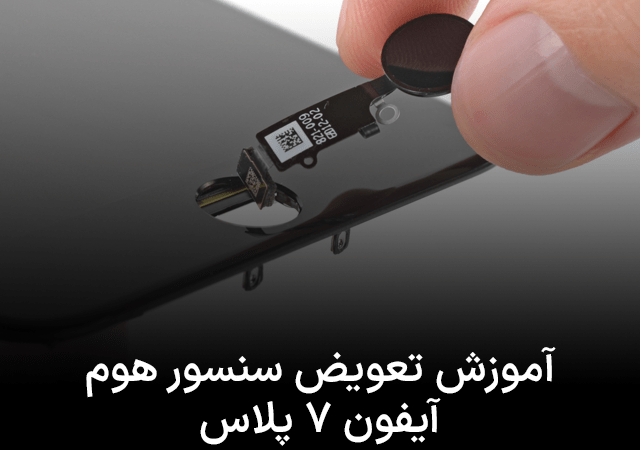

آموزش تعویض سنسور هوم آیفون 7 پلاس

چهارشنبه 25 اسفند 1400 - 11:33

در این مقاله، روش تعویض سنسور هوم آیفون 7 پلاس (iPhone 7 Plus) را به‌صورت تصویری و گام‌به‌گام به شما آموزش خواهیم داد. دکمه هوم آیفون 7 پلاس در واقع یک سنسور حالت جامد است که قابلیت تاچ آیدی (تشخیص اثر انگشت) نیز دارد. اکثر دکمه‌های هوم جایگزین کار نمی‌کنند، بنابراین قبل از شروع تعمیر آیفون این مسئله را در نظر داشته باشید. دکمه هوم اصلی آیفون به‌طور منحصربه‌فردی در کارخانه با برد منطقی جفت می‌شود و بدون فرآیند کالیبراسیون اختصاصی اپل، حتی یک دکمه هوم اصلی که از یک آیفون دیگر جایگزین شده باشد نیز کار نخواهد کرد. برای تعمیر یک دکمه هوم خراب شده، باید یک دکمه هوم مخصوص که عموماً استفاده می‌شود را جایگزین کنید. توجه داشته باشید که این جایگزین‌ها فقط به عنوان یک دکمه کار می‌کنند و تاچ آیدی آن عمل نخواهد کرد.

اگر قرار است فقط صفحه نمایش خراب شده را عوض کنید، می‌توانید از این راهنما برای باز کردن و انتقال دقیق دکمه هوم اصلی خود به صفحه نمایش جدید استفاده کرده و تمام عملکردهای آن از جمله تاچ آیدی را حفظ کنید.

در هنگام تعمیر، برای جلوگیری از فشار آمدن به کابل‌های صفحه نمایش یا پاره شدن آنها، بهتر است قبل از شروع تعمیر سنسور هوم و تاچ آیدی، مجموعه صفحه نمایش را کاملاً جدا کنید. اما اگر می‌توانید بدون جدا کردن مجموعه صفحه نمایش کار خود را انجام دهید، می‌توانید مرحله‌ی جدا کردن صفحه نمایش در این راهنما را نادیده بگیرید و مستقیماً به مرحله‌ی سنسور هوم و تاچ آیدی بروید.

با صالح کمپانی صفر تا صد تعمیرات آیفون را تضمینی دریافت کنید!

برای تعویض سنسور هوم آیفون 7 پلاس مراحل زیر را به دقت دنبال کنید.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 1: پیچ‌های پنج‌سو را باز کنید

احتیاط: قبل از اینکه کار خود را شروع کرده و آیفون را باز کنید، میزان شارژ باتری را تا زیر 25 درصد خالی کنید. اگر یک باتری لیتیوم یون شارژ شده به صورت تصادفی سوراخ شود می‌تواند باعث آتش گرفتن یا منفجر شدن آن شود.

  • قبل از اینکه آیفون را باز کنید، آن را به طور کامل خاموش کنید.
  • دو عدد پیچ پنج‌سو 3.4 میلیمتری در لبه‌ی پایینی آیفون را باز کنید.

:: باز کردن صفحه نمایش آیفون باعث می‌شود که پلمپ ضد آب آن از بین برود. قبل از اینکه کار خود را شروع کنید، پلمپ‌های جایگزین را آماده کنید، یا اگر تصمیم دارید آیفون را بدون پلمپ ببندید، مراقب باشید که آن را در معرض مایعات قرار ندهید.

 تعویض سنسور هوم و تاچ آیدی آیفون 7



مرحله 2: شروع باز کردن آیفون 7 پلاس

:: گرم کردن لبه‌ی پایینی آیفون کمک می‌کند تا چسب نگه‌دارنده‌ی صفحه نمایش نرم شده و جدا کردن آن را آسان‌تر کند.

  • از یک سشوار استفاده کنید، یا یک iOpener را گرم کرده و آن را حدود یک دقیقه برروی لبه‌ی پایینی گوشی قرار دهید تا چسب زیر آن نرم شود.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 3

  • یک ساکشن کاپ را بر روی نیمه‌ی پایینی پنل جلویی و درست بالای دکمه هوم بچسبانید.

:: مطمئن شوید که ساکشن کاپ بر روی دکمه هوم قرار نگیرد، زیرا مانع از درست چسبیدن ساکشن کاپ بر روی شیشه‌ی جلویی گوشی می‌شود.

:: اگر صفحه نمایش گوشی به‌شدت ترک خورده است، پوشاندن آن با یک لایه نوارچسب کارتن می‌تواند به چسبیدن مکنده کمک کند. از طرف دیگر، می‌توانید به جای ساکشن کاپ از یک نوار چسب بسیار قوی نیز استفاده کنید. در صورتی که هیچکدام از این روش‌ها جواب نداد، می‌توانید ساکشن کاپ را به صفحه نمایش شکسته چسب بزنید.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 4

  • ساکشن کاپ را به سمت بالا بکشید تا بین پنل جلویی و قاب پشتی کمی فاصله ایجاد شود.
  • انتهای صاف یک اسپاجر را در شکاف باز شده قرار دهید.

:: چسب ضد آبی که صفحه نمایش را در جای خود نگه داشته بسیار قوی است. ایجاد این شکاف اولیه به مقدار قابل توجهی نیرو نیاز دارد. اگر برای باز کردن شکاف مشکل داشتید، صفحه نمایش را به آرامی به بالا و پایین حرکت دهید تا چسب آن قسمت ضعیف شده و به اندازه‌ی کافی شکاف باز شود تا بتوانید انتهای صاف اسپاجر را داخل آن کنید.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 5

  • اسپاجر را در امتداد لبه‌ی پایینی آیفون به سمت چپ بکشید.
  • اسپاجر را بچرخانید تا شکاف بین صفحه نمایش و قاب پشتی بیشتر شود.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 6

  • اسپاجر را در سمت چپ آیفون به سمت بالا بکشید. از لبه‌ی پایینی شروع کرده و به سمت دکمه‌های کنترل صدا و سوئیچ سایلنت بکشید.

احتیاط: لبه‌ی بالایی گوشی را اهرم نکنید، زیرا ممکن است به گیره‌های پلاستیکی نگه‌دارنده‌ی صفحه نمایش آسیب برسانید.

    تعویض سنسور هوم و تاچ آیدی آیفون 7   تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 7

  • لبه‌ی صاف یک اسپاجر را در گوشه‌ی پایین سمت راست گوشی قرار دهید.
  • اسپاجر را بچرخانید تا شکاف بیشتری بین صفحه نمایش و قاب پشتی ایجاد شود.
  • انتهای صاف اسپاجر را در سمت راست گوشی به سمت بالا بکشید تا چسب نگهدارنده‌ی صفحه نمایش جدا شود.

احتیاط: برای جلوگیری از آسیب رساندن به کابل‌های نواری ظریفی که در امتداد لبه‌ی سمت راست قرار دارند، اسپاجر را بیشتر از ضخامت قاب پشتی داخل نکنید.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 8

در این مرحله از تعویض ال سی دی آیفون 7 پلاس نوبت به جدا کردن صفحه نمایش می‌رسد.

  • ساکشن کاپ را به سمت بالا بکشید تا صفحه نمایش از جای خود بلند شده و آیفون باز شود.

احتیاط: صفحه نمایش را بیشتر از 10 درجه بالا نبرید، زیرا کابل‌های نواری که در لبه‌ی سمت راست گوشی وجود دارد و صفحه نمایش را به برد متصل می‌کند، ممکن است آسیب ببینند.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 9

  • برآمدگی کوچک لبه ساکشن کاپ را به سمت بالا بکشید تا از پنل جلویی جدا شود.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 10

  • برای جدا کردن باقیمانده چسبی که صفحه نمایش را در جای خود نگه‌داشته است، یک پیک بازکننده را در امتداد لبه‌ی بالایی آیفون و بین قاب پشتی و پنل جلویی بکشید.

احتیاط: مراقب باشید که به گیره‌های پلاستیکی لبه‌ی بالایی گوشی آسیب نرسانید.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 11

  • مجموعه صفحه نمایش را کمی از لبه‌ی بالایی گوشی دور کنید تا گیره‌های نگه‌دارنده‌ی آن از قاب پشتی جدا شود.
  • با چرخاندن صفحه نمایش به سمت راست و بالا، مانند باز کردن جلد یک کتاب، آیفون را باز کنید.

احتیاط: در این مرحله هنوز سعی نکنید صفحه نمایش را به‌طور کامل جدا کنید، زیرا چندین کابل نواری آسیب‌پذیر همچنان آن را به برد منطقی آیفون متصل کرده است.

      تعویض سنسور هوم و تاچ آیدی آیفون 7   تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 12: باتری را جدا کنید

در ادامه تعویض ال سی دی آیفون 7 پلاس نوبت به جدا کردن براکت کانکتور پایینی می‌رسد.

  • چهار پیچ Y000 با مشخصات زیر که براکت کانکتور پایینی را در جای خود محکم کرده است، باز کنید:
    • سه پیچ 1.2 میلیمتری
    • یک پیچ 2.4 میلیمتری

:: در طی انجام مراحل این راهنما، مشخص کنید که هر پیچ را از کجا باز می‌کنید تا بتوانید هرکدام را مجدداً در جای خود ببندید تا آسیبی به آیفون وارد نشود.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 13

  • براکت کانکتور پایینی را بردارید.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 14

  • از نوک یک اسپاجر استفاده کرده و کانکتور باتری را از سوکت آن روی برد بیرون بکشید.

:: کابل کانکتور را به کمی دورتر از برد منطقی خم کنید تا از تماس تصادفی آن با سوکت و برق‌رسانی به گوشی در حین تعمیر جلوگیری کرده باشید.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 15: مجموعه صفحه نمایش

احتیاط: قبل از جدا کردن یا وصل کردن مجدد کابل‌ها در این مرحله، مطمئن شوید که باتری گوشی جدا شده باشد.

  • برای جدا کردن دو کانکتور پایینی صفحه نمایش، از یک اسپاجر یا ناخن استفاده کرده و آنها را از سوکت‌هایشان بر روی برد مستقیماً به سمت بالا بکشید.

:: برای اتصال مجدد کانکتورهای فشاری مانند این، ابتدا یک طرف را به دقت تراز کرده و فشار دهید تا در جای خود کلیک کند، سپس همین کار را با طرف دیگر انجام دهید. هیچگاه وسط آن را فشار ندهید. درصورتی‌که کانکتور حتی کمی نامیزان باشد، پین‌ها خم شده و باعث آسیب دائمی خواهند شد.

:: اگر پس از اتمام کار و جمع کردن گوشی با مشکل صفحه خالی، خطوط سفید برروی صفحه نمایش، یا عدم پاسخگویی لمسی (جزئی یا کلی) مواجه شدید، هر دو کابل را جدا کرده و مجدداً وصل کنید و مطمئن شوید که کاملاً در جای خود قرار می‌گیرند.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 16

  • دو پیچ 1.3 میلیمتری فیلیپس #000 که براکت را برروی کانکتور مجموعه سنسور پنل جلویی محکم کرده است، باز کنید.

:: پیچ‌های برخی از گوشی‌ها ممکن است Y000 باشند. اپل در اواسط چرخه عمر محصول شروع به استفاده از پیچ‌های Y000 کرد.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 17

  • کانکتور مجموعه سنسور پنل جلویی را از سوکت آن برروی برد جدا کنید.

:: برای اتصال مجدد این کانکتور فشاری نیز باید ابتدا یک طرف آن را به دقت تراز کرده و فشار دهید تا در جای خود کلیک کند، سپس همین کار را با طرف دیگر انجام دهید تا خطر خم شدن پین‌ها به حداقل برسد.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 18

  • مجموعه صفحه نمایش را بردارید.

:: پس از اتمام کار و در زمان جمع کردن گوشی، اگر تصمیم دارید چسب پلمپ اطراف صفحه نمایش را جایگزین کنید، باید در این مرحله انجام شود.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 19: سنسور هوم و تاچ آیدی

در ادامه تعویض سنسور هوم و تاچ آیدی آیفون 7 پلاس باید ابتدا براکت سنسور هوم و تاچ آیدی را بردارید.

  • چهار پیچ Y000 با مشخصات زیر که براکت را روی سنسور هوم و تاچ آیدی محکم کرده است، باز کنید:
    • یک پیچ 1.1 میلیمتری
    • سه پیچ 1.3 میلیمتری

:: در زمان جمع کردن گوشی، مراقب باشید که این پیچ‌ها را بیش‌ازحد سفت نکنید، در غیر این صورت ممکن است دکمه هوم گوشی عمل نکند.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 20

  • براکتی که سنسور هوم و تاچ آیدی را در جای خود محکم کرده است بردارید.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 21

  • زیر لبه‌ی سمت چپ کانکتور کابل دکمه‌ی هوم اهرم کرده و آن را بچرخانید تا از سوکت خود جدا شود.

احتیاط: اگر تمام کانکتور بدون جدا شدن شروع به بالا آمدن کرد، با انتهای صاف اسپاجر لبه‌ی بالایی کانکتور را فشار داده و همزمان لبه‌ی سمت چپ کانکتور را اهرم کرده و بالا بکشید. بسیار مراقب باشید که به کابل یا کانکتور آسیب نرسانید، در غیر این صورت سنسور را برای همیشه غیرفعال خواهید کرد.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 22

  • کانکتوری که در زیر قرار دارد را با دقت به سمت بالا کشیده و آن را از مسیر کابل هوم و تاچ آیدی خارج کنید.

احتیاط: در این مرحله به راحتی ممکن است به آیفون آسیب برسانید. به آرامی کار کنید و مراقب باشید که کجا را با ابزار اهرم می‌کنید. در صورتی که به سخت‌افزار تاچ آیدی آسیب وارد کنید، فقط اپل می‌تواند آن را جایگزین کند.

  • اگر کانکتور به راحتی اهرم نمی‌شود، از یک سشوار یا iOpener برای گرم کردن آن و نرم کردن چسب اتصال دهنده استفاده کنید و سپس دوباره امتحان کنید.

احتیاط: سعی نکنید کانکتور را به طور کامل جدا کنید. کافیست آن را کمی به سمت بالا بچرخانید تا کابل سنسور هوم و تاچ آیدی که در زیر آن قرار دارد جدا شود.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 23

:: گرم کردن ناحیه اطراف سنسور هوم و تاچ آیدی کمک می‌کند چسبی که کابل ظریف آن را در جای خود نگه داشته است نرم شده و برداشتن آن ایمن‌تر و آسان‌تر انجام شود.

  • مجموعه صفحه نمایش را برگردانید. برای گرم کردن، از یک سشوار استفاده کنید یا یک iOpener را گرم کرده و آن را به مدت 90 ثانیه بر روی لبه‌ی پایینی صفحه نمایش قرار دهید تا چسب زیر آن نرم شود.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 24

  • برای جدا کردن چسب نگهدارنده‌ی کابل سنسور هوم و تاچ آیدی از پشت پنل صفحه نمایش، از یک پیک بازکننده استفاده کنید.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

مرحله 25

  • با بلند کردن مجموعه سنسور هوم و تاچ آیدی از سمت جلوی صفحه نمایش، آن را بیرون بیاورید.

:: برای نصب مجدد آن، ابتدا کابل را از سوراخ جلوی صفحه نمایش وارد کنید.

:: ممکن است که قطعه‌ی جایگزین با پیچ‌های اضافی Y000 که پیش‌ازاین در سمت راست دکمه‌ی هوم بسته می‌شدند ارائه شود. پیچ‌های غیرضروری را حذف کنید تا بتوانید براکت دکمه‌ی هوم را دوباره نصب کنید.

 تعویض سنسور هوم و تاچ آیدی آیفون 7

سخن آخر

در این مقاله روش تعویض سنسور هوم آیفون 7 پلاس (iPhone 7 Plus) را طی 24 مرحله و به صورت تصویری به شما آموزش دادیم. امیدواریم که مورد استفاده قرار گیرد. همیشه در هنگام تعمیر گوشی آیفون نکات ایمنی را رعایت کرده و از ابزار استاندارد استفاده کنید. شما می‌توانید سؤالات و مشکلات خود را در بخش نظرات مطرح کنید تا کارشناسان ما به آنها پاسخ دهند. همچنین با درج تجربیات خود در بخش نظرات، ما و کاربران سایت را از تجربیات خود بهره‌مند سازید.

نویسنده : تیم تولید محتوا صالح کمپانی
