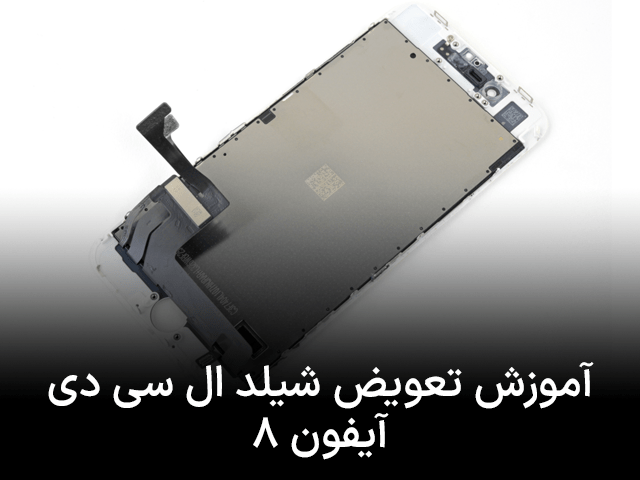

آموزش تعویض شیلد ال سی دی آیفون 8

یکشنبه 17 بهمن 1400 - 11:04

در این مقاله، روش تعویض شیلد ال سی دی آیفون 8 (iPhone 8) را به‌صورت تصویری و گام‌به‌گام به شما آموزش خواهیم داد. این راهنما، به تعمیرکننده‌های حرفه‌ای کمک می‌کند تا فقط مجموعه ال سی دی و دیجیتایزر آیفون 8 (معروف به «پنل جلویی») را جایگزین کنند. این امر مستلزم این است که قبل از نصب ال سی دی جدید، چند قطعه را از صفحه نمایش اصلی به صفحه نمایش جدید منتقل کنید. این قطعات شامل دوربین جلویی، اسپیکر گوش، صفحه محافظ ال سی دی و مجموعه دکمه Home است.

برای تمام تعمیرات صفحه نمایش، مهم است که سنسور Home/Touch ID اصلی را با دقتی به صفحه نمایش جدید منتقل کنید که بتواند عملکرد درستی داشته باشد. دکمه Home فیزیکی توسط اپل با برد منطقی اصلی خود جفت شده است، بنابراین تعویض آن باعث غیرقابل استفاده شدن آن می‌شود.

توجه: اگر پس از تعمیر صفحه نمایش ویژگی روشنایی خودکار آیفون به درستی کار نمی‌کند، مطمئن شوید که آیفون را به iOS12 بروزرسانی کرده باشید. پس از تعویض صفحه نمایش، عملکرد True Tone غیرفعال می‌شود، حتی اگر از صفحه نمایش اصلی اپل استفاده کرده باشید.

برای تعویض شیلد ال سی دی آیفون 8 مراحل زیر را دنبال کنید.

تعویض شیلد  ال سی دی آیفون 8

مرحله 1: پیچ‌های پنج‌سو را باز کنید

احتیاط: قبل از اینکه کار خود را شروع کرده و آیفون را باز کنید، میزان شارژ باتری را تا زیر 25 درصد خالی کنید. اگر یک باتری لیتیوم یون شارژ شده به صورت تصادفی سوراخ شود می‌تواند باعث آتش گرفتن یا منفجر شدن آن شود.

  • قبل از اینکه آیفون را باز کنید، آن را به طور کامل خاموش کنید.
  • دو عدد پیچ پنج‌سو 3.5 میلیمتری در لبه‌ی پایینی آیفون را باز کنید.

:: باز کردن صفحه نمایش آیفون باعث می‌شود که پلمپ ضد آب آن از بین برود. قبل از اینکه کار خود را شروع کنید، پلمپ‌های جایگزین را آماده کنید، یا اگر تصمیم دارید آیفون را بدون پلمپ ببندید، مراقب باشید که آن را در معرض مایعات قرار ندهید.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 2: پوشاندن صفحه نمایش با نوارچسب

  • اگر شیشه‌ی صفحه نمایش آیفون ترک خورده است، با پوشاندن صفحه نمایش با یک نوارچسب از شکستگی بیشتر و آسیب رسیدن به آن در حین تعمیر جلوگیری کنید.
  • با استفاده از نوارچسب شفاف و به صورتی که نوارچسب‌ها همپوشانی داشته باشند، تمام سطح صفحه نمایش را بپوشانید.

:: این کار باعث می‌شود که خرده شیشه‌های شکستگی صفحه نمایش محفوظ مانده و در هنگام انجام تعمیرات و بلند کردن صفحه نمایش، ساختار یکپارچه‌ی خود را حفظ کند.

احتیاط: برای محافظت از چشمان خود در مقابل پرتاب شدن احتمالی خرده شیشه، در هنگام تعمیر از عینک ایمنی استفاده کنید.

  • اگر شکستگی شیشه‌ی صفحه نمایش باعث می‌شود که نتوانید ساکشن کاپ را به آن بچسبانید، سعی کنید یک تکه چسب محکم (مانند نوارچسب برزنتی) را به صورت دسته‌دار تا کرده و از آن برای بلند کردن صفحه نمایش استفاده کنید.

تعویض شیلد  ال سی دی آیفون 8    تعویض شیلد  ال سی دی آیفون 8

مرحله 3: صفحه نمایش را گرم کنید

  • گرم کردن لبه‌ی پایینی آیفون کمک می‌کند تا چسب نگه‌دارنده‌ی صفحه نمایش نرم شده و جدا کردن آن را آسان‌تر کند.
  • از یک سشوار استفاده کنید، یا یک iOpener را گرم کرده و آن را به مدت 90 ثانیه برروی لبه‌ی پایینی گوشی قرار دهید تا چسب زیر آن نرم شود.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 4: صفحه نمایش را جدا کنید

  • یک ساکشن کاپ را بر روی نیمه‌ی پایینی پنل جلویی و درست بالای دکمه Home قرار دهید.

:: مطمئن شوید که ساکشن کاپ بر روی دکمه Home قرار نگیرد، زیرا مانع از درست چسبیدن ساکشن کاپ بر روی شیشه‌ی جلویی گوشی می‌شود.

:: اگر صفحه نمایش گوشی به‌شدت ترک خورده است، پوشاندن آن با یک لایه نوارچسب کارتن می‌تواند به چسبیدن مکنده کمک کند. از طرف دیگر، می‌توانید به جای ساکشن کاپ از یک نوار چسب بسیار قوی نیز استفاده کنید. در صورتی که هیچکدام از این روش‌ها جواب نداد، می‌توانید ساکشن کاپ را به صفحه نمایش شکسته چسب بزنید.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 5

  • ساکشن کاپ را با فشار ثابت و محکم به سمت بالا بکشید تا بین پنل جلویی و قاب پشتی کمی فاصله ایجاد شود.
  • یک پیک بازکننده را در شکاف باز شده قرار دهید.

:: چسب ضد آبی که صفحه نمایش را در جای خود نگه داشته بسیار قوی است. ایجاد این شکاف اولیه به مقدار قابل توجهی نیرو نیاز دارد. اگر برای باز کردن شکاف مشکل داشتید، حرارت بیشتری به آن بدهید و صفحه نمایش را به آرامی به بالا و پایین حرکت دهید تا چسب آن قسمت ضعیف شده و به اندازه‌ی کافی شکاف باز شود تا بتوانید ابزار پیک را داخل آن کنید.

   تعویض شیلد  ال سی دی آیفون 8   تعویض شیلد  ال سی دی آیفون 8

مرحله 6

  • پیک بازکننده را از گوشه‌ی لبه‌ی پایین سمت چپ آیفون به سمت دکمه‌های کنترل صدا و سوئیچ سایلنت بکشید تا چسب صفحه نمایش جدا شود.
  • نزدیک گوشه‌ی سمت چپ و بالای صفحه نمایش متوقف شوید.

احتیاط: سعی نکنید لبه‌ی بالایی صفحه نمایش را از قاب پشتی جدا کنید، زیرا توسط گیره‌های پلاستیکی که شکننده نیز هستند در جای خود ثابت شده است.

   تعویض شیلد  ال سی دی آیفون 8   تعویض شیلد  ال سی دی آیفون 8

مرحله 7

  • برای جداسازی سمت دیگر، پیک بازکننده را مجدداً در لبه‌ی پایینی آیفون قرار داده و این بار آن را به سمت راست و بالا بکشید تا چسب سمت دیگر نیز جدا شود.

احتیاط: پیک بازکننده را خیلی داخل شکاف نکنید، زیرا ممکن است به کابل‌های صفحه نمایش که در این سمت آیفون هستند آسیب برسانید. آن را فقط چند میلیمتر و یا به اندازه‌ی ضخامت قاب صفحه نمایش وارد کنید.

   تعویض شیلد  ال سی دی آیفون 8     تعویض شیلد  ال سی دی آیفون 8

مرحله 8

در این مرحله از تعویض باتری آیفون 8 زمان جداسازی صفحه نمایش از قاب پشتی فرا می‌رسد.

  • ساکشن کاپ را به آرامی به سمت بالا بکشید تا لبه‌ی پایینی صفحه نمایش از جای خود بلند شود.

احتیاط: صفحه نمایش را بیشتر از 15 درجه بالا نیاورید، در غیر این صورت ممکن است کابل‌های نواری که صفحه نمایش را به برد متصل کرده است کشیده یا پاره شود.

  • برآمدگی کوچک لبه ساکشن کاپ را بکشید تا از پنل جلویی جدا شود.

تعویض شیلد  ال سی دی آیفون 8  تعویض شیلد  ال سی دی آیفون 8

مرحله 9

  • پیک بازکننده را در زیر صفحه نمایش در امتداد لبه‌ی بالایی گوشی قرار داده و بکشید تا چسب آخرین قسمت را نیز جدا کنید.

   تعویض شیلد  ال سی دی آیفون 8   تعویض شیلد  ال سی دی آیفون 8

مرحله 10

  • مجموعه صفحه نمایش را کمی به سمت پایین بکشید (دور از لبه‌ی بالایی گوشی) تا گیره‌های نگهدارنده‌ی صفحه نمایش از قاب پشتی جدا شوند.

تعویض شیلد  ال سی دی آیفون 8

مرحله 11

  • با چرخاندن صفحه نمایش به سمت راست و بالا، مانند باز کردن جلد یک کتاب، آیفون را باز کنید.

احتیاط: در این مرحله هنوز سعی نکنید صفحه نمایش را به‌طور کامل جدا کنید، زیرا چندین کابل نواری آسیب‌پذیر همچنان آن را به برد منطقی آیفون متصل کرده است.

  • در مدتی که با گوشی کار می‌کنید، صفحه نمایش را به چیزی تکیه دهید تا آن را نگه دارد.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 12: باتری آیفون را جدا کنید

در ادامه تعویض باتری آیفون 8 نوبت به جدا کردن باتری می‌رسد.

  • چهار پیچ فیلیپس با مشخصات زیر که براکت کابل پایین صفحه نمایش را به برد منطقی محکم می‌کند باز کنید:
    • دو عدد پیچ 1.3 میلیمتری
    • دو عدد پیچ 2.8 میلیمتری

:: در طی انجام مراحل این راهنما، مشخص کنید که هر پیچ را از کجا باز می‌کنید تا بتوانید هرکدام را مجدداً در جای خود ببندید. در صورتی که پیچی را در جای نامناسب ببندید می‌تواند باعث آسیب دائمی به گوشی شود.

  • پس از باز کردن پیچ‌ها، براکت را بردارید.

تعویض شیلد  ال سی دی آیفون 8

مرحله 13

  • برای بیرون آوردن کانکتور باتری از سوکت آن بر روی برد منطقی، از نوک یک اسپاجر استفاده کنید.
  • کابل کانکتور را به کمی دورتر از برد منطقی خم کنید تا از تماس تصادفی آن با سوکت و برق‌رسانی به گوشی در حین تعمیر جلوگیری کرده باشید.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 14: صفحه نمایش و دیجیتایزر را جدا کنید

  • برای بیرون آوردن کانکتور پایینی صفحه نمایش از سوکت آن، از نوک یک اسپاجر استفاده کنید.

:: برای اتصال مجدد کانکتورهای فشاری مانند این، ابتدا یک طرف را به دقت تراز کرده و فشار دهید تا در جای خود کلیک کند، سپس همین کار را با طرف دیگر انجام دهید. هیچگاه وسط آن را فشار ندهید. درصورتی‌که کانکتور حتی کمی نامیزان باشد، پین‌ها خم شده و باعث آسیب دائمی خواهند شد.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 15

  • برای جدا کردن دومین کابل پایینی صفحه نمایش از نوک یک اسپاجر استفاده کنید.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 16

  • سه پیچ فیلیپس 1.3 میلیمتری که براکت را بر روی کانکتور مجموعه سنسور پنل جلویی محکم می‌کنند باز کنید.
  • براکت را بردارید.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 17

  • برای جدا کردن کانکتور مجموعه سنسور پنل جلویی، از نوک یک اسپاجر استفاده کنید.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 18: مجموعه صفحه نمایش را بردارید

  • مجموعه صفحه نمایش را بردارید.

:: پس از اتمام کار و در زمان جمع کردن گوشی، اگر تصمیم دارید چسب پلمپ اطراف صفحه نمایش را جایگزین کنید، باید در این مرحله انجام شود.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 19: براکت سنسور Home/Touch ID را بردارید

در این مرحله از تعویض شیلد ال سی دی آیفون 8 باید براکت سنسور Home/Touch ID را بردارید.

  • چهار پیچ Y000 که براکت را روی سنسور Home/Touch ID محکم کرده است را باز کنید:
    • یک عدد پیچ 1.2 میلیمتری
    • سه عدد پیچ 1.3 میلیمتری
  • براکت را بردارید.

:: در زمان جمع کردن گوشی، مراقب باشید که این پیچ‌ها را بیش‌ازحد سفت نکنید، در غیر این صورت ممکن است دکمه Home گوشی عمل نکند.

    تعویض شیلد  ال سی دی آیفون 8    تعویض شیلد  ال سی دی آیفون 8

مرحله 20: سنسور Touch ID را جدا کنید

  • نوک یک ابزار بازکننده را زیر لبه‌ی سمت چپ کانکتور کابل دکمه‌ی Home اهرم کرده و آن را از سوکت خود جدا کنید.

احتیاط: اگر تمام کانکتور بدون جدا شدن شروع به بالا آمدن کرد، با انتهای صاف اسپاجر لبه‌ی بالایی کانکتور را فشار داده و همزمان لبه‌ی سمت چپ کانکتور را اهرم کرده و بالا بکشید. بسیار مراقب باشید که به کابل یا کانکتور آسیب نرسانید، در غیر این صورت سنسور را برای همیشه غیرفعال خواهید کرد.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 21: سنسور Touch ID را بردارید

:: گرم کردن ناحیه اطراف Home/Touch ID کمک می‌کند چسبی که کابل ظریف آن را در جای خود نگه داشته است نرم شده و برداشتن آن ایمن‌تر و آسان‌تر انجام شود.

  • مجموعه صفحه نمایش را برگردانید. برای گرم کردن، از یک سشوار استفاده کنید یا یک iOpener را گرم کرده و آن را به مدت 90 ثانیه بر روی لبه‌ی پایینی صفحه نمایش قرار دهید تا چسب زیر آن نرم شود.

احتیاط: صفحه نمایش را بیش‌ازحد گرم نکنید. باید آن را کمی بیشتر از آنکه به راحتی لمس شود گرم کنید.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 22

  • برای جدا کردن چسب نگهدارنده‌ی کابل سنسور Home/Touch ID از پشت پنل صفحه نمایش، از یک پیک بازکننده استفاده کنید.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 23

  • با بلند کردن مجموعه سنسور Home/Touch ID از سمت جلوی صفحه نمایش، آن را بیرون بیاورید.

:: برای نصب مجدد آن، ابتدا کابل را مطابق تصویر از سوراخ جلوی صفحه نمایش وارد کنید.

:: ممکن است که قطعه‌ی جایگزین با پیچ‌های اضافی Y000 که پیش‌ازاین در نزدیکی دکمه‌ی Home بسته می‌شدند ارائه شود. پیچ‌های غیرضروری را حذف کنید تا بتوانید براکت دکمه‌ی Home را دوباره نصب کنید.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 24: براکت اسپیکر گوش را بردارید

  • سه پیچ فیلیپس که براکت اسپیکر گوش را بر روی پنل جلویی محکم می‌کنند، باز کنید:
    • دو عدد پیچ 2.6 میلیمتری
    • یک عدد پیچ 1.8 میلیمتری

 تعویض شیلد  ال سی دی آیفون 8

مرحله 25

  • براکت اسپیکر گوش را بردارید.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 26: دوربین جلویی را جابجا کنید

در این مرحله از تعویض شیلد ال سی دیآیفون 8 باید دوربین جلویی را از جای خود حرکت داده و آن را جابجا کنید.

  • دوربین جلویی را از سوکت آن خارج کرده و آن را به سمت بیرون گوشی بچرخانید.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 27: اسپیکر گوش را بردارید

  • دو پیچ فیلیپس که اسپیکر گوش را بر روی پنل جلویی محکم می‌کنند، باز کنید:
    • یک عدد پیچ 1.8 میلیمتری
    • یک عدد پیچ 2.3 میلیمتری

 تعویض شیلد  ال سی دی آیفون 8

مرحله 28

  • اسپیکر گوش را بردارید.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 29: دوربین جلو و کابل سنسور را بردارید

  • یک iOpener را گرم کرده و آن را بر روی لبه‌ی بالایی صفحه نمایش قرار دهید تا چسب نگهدارنده‌ی دوربین جلویی و مجموعه سنسور نرم شود.

:: قبل از رفتن به مرحله‌ی بعدی، حدود دو دقیقه صبر کنید تا چسب به اندازه‌ی کافی نرم شود.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 30

  • از نوک یک اسپاجر استفاده کرده و سنسور مجاورت را به آرامی از فرورفتگی آن در پنل جلویی بیرون بیاورید.

احتیاط: سعی کنید ابزار خود را تا انتهای زیر سنسور ببرید تا از پلاستیک شفاف زیر آن جدا شود. اگر فقط کابل را اهرم کنید، ممکن است سنسور از مجموعه کابل جدا شده و نیاز به تعویض داشته باشد. اگر در هر صورت تصمیم دارید مجموعه سنسور/کابل را تعویض کنید، این موضوع اهمیتی ندارد.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 31

  • نوک یک اسپاجر را زیر کابل فلکس سنسور نور محیطی لغزانیده و سنسور را از محفظه‌ی خود خارج کنید.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 32

  • یک پیک بازکننده را زیر مجموعه کابل دوربین جلویی کشیده و چسب نگهدارنده‌ی دوربین و کابل سنسور را جدا کنید.

    تعویض شیلد  ال سی دی آیفون 8   تعویض شیلد  ال سی دی آیفون 8

مرحله 33

  • دوربین جلو و کابل سنسور را بردارید.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 34: ال سی دی و دیجیتایزر را جدا کنید

در این مرحله از تعویض شیلد ال سی دیآیفون 8 نوبت به جدا کردن ال سی دی و دیجیتایزر می‌رسد.

  • سه پیچ 1.2 میلیمتری Y000 در هر طرف صفحه نمایش که در مجموع شش پیچ می‌شوند را باز کنید.


تعویض شیلد  ال سی دی آیفون 8      تعویض شیلد  ال سی دی آیفون 8

مرحله 35

  • یک iOpener را گرم کرده و آن را بر روی لبه‌ی محافظ نزدیک به دکمه‌ی Home قرار دهید تا چسبی که آن را در جای نگه‌داشته است نرم شود.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 36

  • برای جدا کردن چسب نزدیک دکمه‌ی Home که کابل صفحه نمایش را به صفحه محافظ ال سی دی متصل می‌کند، از یک پیک بازکننده استفاده کنید.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 37

  • یک پیک بازکننده را از گوشه‌ی پایین سمت راست وارد کرده و به جدا کردن کابل صفحه نمایش از صفحه محافظ ال سی دی ادامه دهید.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 38

  • صفحه محافظ ای سی دی را به آرامی از روی مجموعه صفحه نمایش بلند کنید.

احتیاط: هنگام برداشتن صفحه محافظ ال سی دی مراقب باشید که به کابل‌های داده صفحه نمایش گیر نکند.

 تعویض شیلد  ال سی دی آیفون 8

مرحله 39

  • اکنون فقط ال سی دی و دیجیتایزر به‌جای مانده است.

 تعویض شیلد  ال سی دی آیفون 8

سخن آخر

در این مقاله روش تعویض شیلد ال سی دیآیفون 8 (iPhone 8) را طی 39 مرحله و به صورت تصویری به شما آموزش دادیم. امیدواریم که مورد استفاده قرار گیرد. همیشه در هنگام تعمیر گوشی آیفون نکات ایمنی را رعایت کرده و از ابزار استاندارد استفاده کنید. شما می‌توانید سؤالات و مشکلات خود را در بخش نظرات مطرح کنید تا کارشناسان ما به آنها پاسخ دهند. همچنین با درج تجربیات خود در بخش نظرات، ما و کاربران سایت را از تجربیات خود بهره‌مند سازید.

نویسنده : تیم تولید محتوا صالح کمپانی
