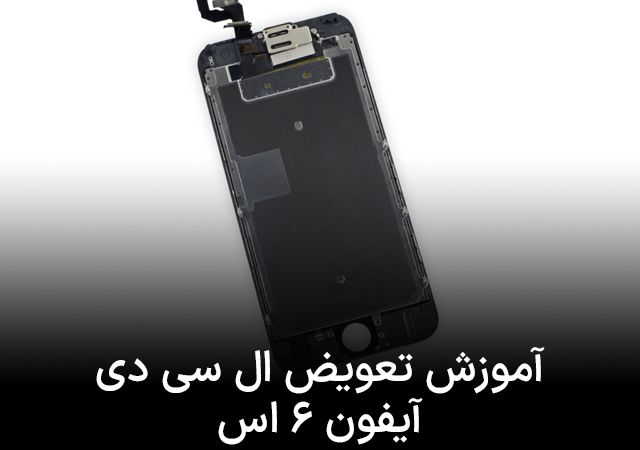

آموزش تعویض ال سی دی آیفون 6 اس

در این مقاله، روش تعویض ال سی دی آیفون s6 (iPhone 6s) را به‌صورت تصویری و گام‌به‌گام به شما آموزش خواهیم داد. این راهنما به تعمیرکننده‌های حرفه‌ای‌تر کمک می‌کند تا فقط مجموعه ال سی دی و دیجیتایزر آیفون (معروف به «پنل جلویی») را تعویض کنند. این امر مستلزم آن است که قبل از نصب، چندین جزء را از صفحه نمایش اصلی به صفحه نمایش جدید منتقل کنید. این اجزاء شامل دوربین جلو، اسپیکر بالا، صفحه محافظ ال سی دی و مجموعه دکمه هوم است. در تمامی تعمیرات مربوط به صفحه نمایش، مهم است که دکمه‌ی هوم اصلی را به صفحه نمایش جدید منتقل کنید تا تاچ آیدی آن (اسکن کننده‌ی اثر انگشت) عمل کند.

با صالح کمپانی صفر تا صد تعمیر آیفون را تضمینی دریافت کنید!

برای تعویض ال سی دی آیفون s6 مراحل زیر را به دقت دنبال کنید.

مرحله 1: پیچ‌های پنج‌سو را باز کنید

احتیاط: قبل از اینکه کار خود را شروع کرده و آیفون را باز کنید، میزان شارژ باتری را تا زیر 25 درصد خالی کنید. اگر یک باتری لیتیوم یون شارژ شده به صورت تصادفی سوراخ شود می‌تواند باعث آتش گرفتن یا منفجر شدن آن شود.

• قبل از اینکه آیفون را باز کنید، آن را به طور کامل خاموش کنید.
• دو عدد پیچ پنج‌سو 3.4 میلیمتری P2 در لبه‌ی پایینی آیفون و در کنار کانکتور لایتنینگ را باز کنید.



مرحله 2: شروع باز کردن آیفون

• با استفاده از یک سشوار یا یک iOpener حدود یک دقیقه لبه‌ی پایینی گوشی را گرم کنید.

:: گرم کردن لبه‌ی پایینی آیفون کمک می‌کند تا چسب نگه‌دارنده‌ی صفحه نمایش نرم شده و راحت‌تر جدا شود.



مرحله 3

:: باز کردن صفحه نمایش آیفون باعث می‌شود که پلمپ ضد آب اطراف آن از بین برود. اگر تصمیم دارید پس از اتمام کار چسب‌های ضد آب را جایگزین کنید، قبل از اینکه کار خود را شروع کنید، پلمپ‌های جایگزین را آماده کنید. امکان بستن گوشی بدون چسب‌های ضد آب نیز وجود دارد و احتمالاً هیچ تفاوتی در عملکرد آن مشاهده نخواهید کرد.

• یک ساکشن کاپ را بر روی گوشه‌ی سمت چپ و پایین صفحه نمایش قرار دهید.
  • مراقب باشید که ساکشن کاپ را بر روی دکمه هوم قرار ندهید.

:: اگر صفحه نمایش گوشی به‌شدت ترک خورده است، پوشاندن آن با یک لایه نوارچسب کارتن می‌تواند به چسبیدن مکنده کمک کند. از طرف دیگر، می‌توانید به جای ساکشن کاپ از یک نوار چسب بسیار قوی نیز استفاده کنید. در صورتی که هیچکدام از این روش‌ها جواب نداد، می‌توانید ساکشن کاپ را به صفحه نمایش شکسته چسب بزنید.



مرحله 4

• ساکشن کاپ را محکم و با فشار ثابت به سمت بالا بکشید تا بین پنل جلویی و قاب پشتی کمی فاصله ایجاد شود.

:: عجله نکنید و فشار ثابت و محکمی را اعمال کنید. مجموعه صفحه نمایش بسیار محکم و به وسیله‌ی چسب در جای خود چسبانده شده است.

احتیاط: کشیدن یکباره‌ی صفحه نمایش به سمت بالا می‌تواند به مجموعه صفحه نمایش آسیب برساند. بنابراین آنقدری آن را بکشید تا فقط یک شکاف کوچک بین مجموعه صفحه نمایش و قاب پشتی ایجاد شود.

:: اگر برای جدا کردن صفحه نمایش مشکل داشتید، با استفاده از یک iOpener یا تفنگ حرارتی قسمت جلوی آیفون را حرارت دهید تا چسبی که در لبه‌های صفحه نمایش قرار دارد نرم شده و راحت‌تر جدا شود.



مرحله 5

:: یک شکاف در قسمت زیر صفحه نمایش و درست بالای جک هدفون وجود دارد. این نقطه امن‌ترین جا برای شروع باز کردن گوشی است.

• لبه‌ی صاف یک اسپاجر را در شکاف بین صفحه نمایش و قاب پشتی و دقیقاً در بالای جک هدفون قرار دهید.



مرحله 6

• اسپاجر را بچرخانید تا شکاف بین مجموعه پنل جلویی و قاب پشتی گوشی بیشتر شود.



مرحله 7

در این مرحله از تعویض باتری آیفون s6 شروع به جدا کردن چسب لبه‌های اطراف صفحه نمایش از قاب پشتی گوشی کنید.

• انتهای صاف اسپاجر را در سمت چپ گوشی و بین مجموعه صفحه نمایش و قاب پشتی قرار دهید.
• اسپاجر را در لبه‌ی گوشی به سمت بالا بکشید تا چسب آن جدا شده و گیره‌ها آزاد شوند.



مرحله 8

• اسپاجر را برداشته و دوباره آن را در لبه‌ی پایینی، جایی که ابتدا گوشی را باز کردید قرار دهید.
• اسپاجر را به سمت راست و در امتداد لبه‌ی پایینی گوشی بکشید.



مرحله 9

• سپس اسپاجر را در لبه‌ی سمت راست گوشی بکشید تا چسب آن قسمت را نیز جدا کرده و گیره‌های صفحه نمایش را آزاد کنید.



مرحله 10

• برای باز کردن صفحه نمایش و جدا کردن باقی‌مانده‌ی چسب از ساکشن کاپ استفاده کنید.

احتیاط: صفحه نمایش را بیشتر از 90 درجه باز نکنید، زیرا در قسمت بالا هنوز با سه کابل به گوشی متصل است که در صورت کشیده شدن ممکن است آسیب ببینند.



مرحله 11

• برآمدگی کوچک لبه ساکشن کاپ را به سمت بالا بکشید تا از پنل جلویی جدا شود.



مرحله 12

• مجموعه صفحه نمایش را به آرامی بلند کنید تا گوشی باز شود، به صورتی که گیره‌های بالای پنل جلویی نقش لولا را داشته باشند.
• صفحه نمایش را تا زاویه‌ی 90 درجه باز کرده و آن را به چیزی تکیه دهید تا در حین کار با گوشی، آن را نگه‌دارد.
  • از یک کش پلاستیکی استفاده کنید تا صفحه نمایش را در جای خود ثابت نگه‌دارد. این کار باعث می‌شود که از وارد آمدن فشار برروی کابل‌های صفحه نمایش جلوگیری شود.

:: در صورت ضرورت، می‌توانید از یک قوطی نوشابه‌ی باز نشده برای نگه داشتن صفحه نمایش استفاده کنید.



مرحله 13: کانکتور باتری

در ادامه تعویض باتری آیفون s6 نوبت به جدا کردن کانکتور باتری می‌رسد.

• دو عدد پیچ فیلیپس با مشخصات زیر که براکت کانکتور باتری را در جای خود محکم کرده است، باز کنید:
  • یک پیچ 2.9 میلیمتری
  • یک پیچ 2.2 میلیمتری

:: در طول تعمیر گوشی، مشخص کنید که هر پیچ را از کجا باز می‌کنید تا بتوانید هرکدام را مجدداً در جای خود ببندید تا آسیبی به آیفون وارد نشود.



مرحله 14

• براکت کانکتور باتری را بردارید.



مرحله 15

• از نوک یک اسپاجر استفاده کرده و کانکتور باتری را مستقیماً به بیرون بکشید تا از برد گوشی جدا شود.



مرحله 16

• کانکتور باتری را از برد گوشی دور کنید تا از سوکت خود فاصله داشته باشد و از تماس تصادفی آن با سوکت و برق‌رسانی به گوشی در حین تعمیر جلوگیری کرده باشید.



مرحله 17: مجموعه پنل جلویی

• چهار پیچ فیلیپس با مشخصات زیر که براکت کابل صفحه نمایش را در جای خود محکم کرده است، باز کنید:
  • سه پیچ 1.2 میلیمتری
  • یک پیچ 2.8 میلیمتری



مرحله 18

• براکت کابل صفحه نمایش را بردارید.



مرحله 19

• از اسپاجر یا ناخن خود استفاده کرده و کابل فلکس دوربین جلو را اهرم کرده و مستقیماً از سوکت آن بیرون بکشید.



مرحله 20

در ادامه تعویض باتری آیفون s6 باید کابل دیجیتایزر را جدا کنید.

• کابل دیجیتایزر را اهرم کرده و آن را مستقیماً از سوکت کابل بیرون کشیده و جدا کنید.

احتیاط: در زمان اتصال مجدد کابل دیجیتایزر، وسط کانکتور را فشار ندهید. ابتدا یک طرف آن را فشار داده و سپس طرف دیگر را فشار دهید. فشار دادن وسط کانکتور می‌تواند باعث خم شدن آن شده و به دیجیتایزر آسیب برسد.



مرحله 21

احتیاط: در این مرحله قبل از اینکه کابل را جدا یا دوباره وصل کنید، مطمئن شوید که ارتباط باتری قطع شده باشد.

• کابل صفحه نمایش را مستقیماً اهرم کرده و از سوکت آن بیرون کشیده و جدا کنید.



مرحله 22

• مجموعه صفحه نمایش را بردارید.

:: پس از اتمام کار و در زمان جمع کردن گوشی، اگر تصمیم دارید چسب پلمپ لبه‌های صفحه نمایش را جایگزین کنید، باید در این مرحله انجام شود.

مرحله 23: اسپیکر بالا

• سه پیچ فیلیپس با مشخصات زیر که براکت اسپیکر بالا را در جای خود محکم کرده است، باز کنید:
  • دو پیچ 2.3 میلیمتری
  • یک پیچ 1.3 میلیمتری



مرحله 24

• براکت اسپیکر بالا را به سمت بالا کشیده و آن را بردارید و در حین این کار واشر براکت را جدا کنید.

احتیاط: واشر را با دقت جدا کنید، زیرا نازک است و به راحتی پاره می‌شود.



مرحله 25

• با استفاده از انتهای صاف یک اسپاجر، دوربین جلویی را از محفظه‌ی آن خارج کنید.



مرحله 26

• برای دسترسی به اسپیکر بالا، دوربین جلویی را کنار بزنید.
• اسپیکر بالا را بردارید.

:: هنگام برداشتن و تعویض اسپیکر مراقب باشید که اتصالات طلایی رنگ را لمس نکنید. چربی پوست می‌تواند باعث اختلال در اتصالات و بروز قطع شدگی در آنها شود. اگر به صورت تصادفی آنها را لمس کردید، قبل از نصب مجدد آنها را با کمی الکل ایزوپروپیل (الکل مالیدنی) پاک کنید.



مرحله 27: مجموعه دوربین جلو و سنسور

• دوربین جلو را به کناری زده، سپس با استفاده از نوک یک اسپاجر سنسور نور محیطی را از فرورفتگی آن در پنل جلویی به سمت بالا بیاورید.



مرحله 28

• کابل دوربین جلو و سنسور را برگردانید تا به میکروفون دسترسی داشته باشید.



مرحله 29

• از انتهای صاف یک اسپاجر استفاده کرده و چسبی که میکروفون را بر روی پنل جلویی محکم کرده است جدا کنید.



مرحله 30

• دوربین جلو و کابل سنسور را بردارید.



مرحله 31 : پوشش EMI صفحه نمایش

در این مرحله از تعویض ال سی دی آیفون s6 نوبت به برداشتن پوشش EMI صفحه نمایش می‌رسد.

• هفت پیچ فیلیپس 1.3 میلیمتری را باز کنید:
  • سه پیچ در لبه‌ی سمت راست و سه پیچ در لبه‌ی سمت چپ پنل صفحه نمایش.
  • یک پیچ 1.5 سانتیمتری که در لبه‌ی سمت راست صفحه قرار دارد.



مرحله 32

• یک iOpener را گرم کرده و آن را بر روی لبه‌ی بالایی گوشی قرار دهید تا نوارچسب اتصال پوشش EMI به پنل جلویی نرم شود.
• پس از گذشت یک دقیقه، یک پیک بازکننده را بین نوارچسب و کابل داده صفحه نمایش قرار دهید.
• پیک را به سمت پایین فشار دهید تا با لبه‌ی بالایی پوشش EMI هم‌سطح شود.



مرحله 33

• از یک پنس استفاده کرده و تکه نوارچسب را از پوشش EMI در نزدیکی محفظه‌ی دوربین جلو جدا کنید.



مرحله 34

• پوشش EMI را بردارید.

:: هنگام نصب مجدد پوشش EMI آن را در جهتی قرار دهید که بریدگی فلزی آن در بالای مجموعه کابل صفحه نمایش قرار گیرد، به صورتی که تکه نوارچسب در پشت آن قرار گیرد.



مرحله 35: ال سی دی و دیجیتایزر

• اکنون، فقط ال سی دی و دیجیتایزر باقی مانده است.



سخن آخر

در این مقاله روش تعویض ال سی دی آیفون s6 (iPhone 6s) را طی 35 مرحله و به صورت تصویری به شما آموزش دادیم. امیدواریم که مورد استفاده قرار گیرد. همیشه در هنگام تعمیر گوشی آیفون نکات ایمنی را رعایت کرده و از ابزار استاندارد استفاده کنید. شما می‌توانید سؤالات و مشکلات خود را در بخش نظرات مطرح کنید تا کارشناسان ما به آنها پاسخ دهند. همچنین با درج تجربیات خود در بخش نظرات، ما و کاربران سایت را از تجربیات خود بهره‌مند سازید.
