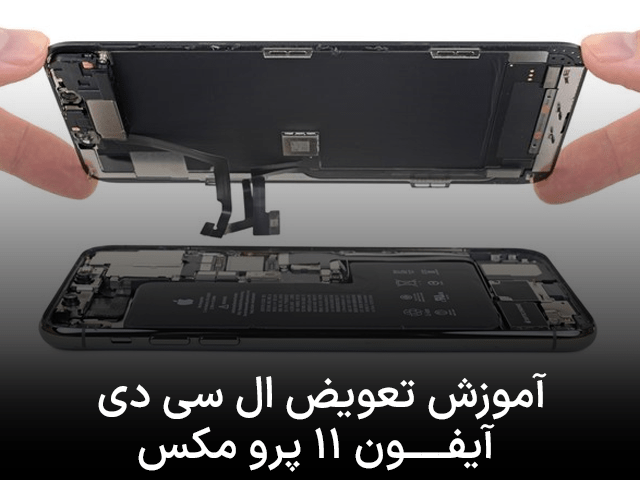

تعویض ال سی دی آیفون 11 پرو مکس در 29 مرحله

تیم تولید محتوا صالح کمپانی چهارشنبه 26 آبان 1400 - 13:00
تعویض ال سی دی آیفون 11 پرو مکس در 29 مرحله

اگر ال سی دی آیفون 11 پرو مکس شما ترک خورده است، یا به حرکات لمسی واکنشی نشان نمی‌دهد، یا زمانی که گوشی شما روشن است تصویری نشان نمی‌دهد، نیاز به تعویض ال سی دی آیفون 11 پرو مکس خود دارید.

مجموعه ترکیبی بلندگو + سنسور که به پشت ال سی دی متصل است، از کارخانه با آیفون شما جفت شده است، بنابراین، در هنگام تعویض صفحه نمایش باید آن را از ال سی دی قدیمی به ال سی دی جدید منتقل کنید. این شامل سنسور نور (flood illuminator) که بخشی از ویژگی امنیتی بیومتریک فیس آیدی (Face ID) است نیز می‌شود. اگر این سنسور آسیب ببیند یا تعویض شود، فیس آیدی دیگر کار نخواهد کرد، بنابراین در طی مراحل زیر مراقب باشید که به هیچ‌یک از این اجزاء آسیب نرسانید. در صورت آسیب دیدن، فقط اپل یا تکنسین مجاز اپل می‌تواند عملکر فیس آیدی آیفون را بازیابی کند.

از این راهنما برای تعویض ال سی دی آیفون 11 پرو مکس خود با یک صفحه نمایش جدید، که به آن ال سی دی مونتاژی گفته می‌شود، استفاده کنید.

توجه: پس از تعویض ال سی دی، عملکرد غیرفعال می‌شود، حتی اگر از صفحه نمایش اصلی اپل استفاده کنید. علاوه‌براین، ممکن است که آیفون شما به‌صورت موقت هشداری در مورد «اصالت» صفحه نمایش نیز نشان دهد.

 تعویض ال سی دی آیفون 11 پرو مکس

مرحله 1: پیچ‌های پنج‌سو را باز کنید

احتیاط: قبل از شروع، میزان شارژ باتری آیفون خود را تا زیر 25 درصد خالی کنید. اگر یک باتری لیتیوم یون شارژ شده به صورت تصادفی سوراخ شود می‌تواند باعث آتش گرفتن یا منفجر شدن آن شود.

  • قبل از اینکه باز کردن قطعات را شروع کنید، آیفون را خاموش کنید.
  • دو پیچ پنج‌سو P2 با طول 6.7 میلیمتری در لبه‌ی پایینی آیفون را باز کنید.

:: باز کردن صفحه نمایش آیفون پلمپ ضد آب آن را از بین خواهد برد. قبل از اینکه کار خود را شروع کنید، پلمپ‌های جایگزین را آماده کنید، یا اگر تصمیم دارید آیفون را بدون پلمپ ببندید، مراقب باشید که آن را در معرض مایعات قرار ندهید.

 تعویض ال سی دی آیفون 11 پرو مکس

مرحله 2: پوشاندن ترک‌ها با نوارچسب

  • اگر صفحه نمایش آیفون شما ترک خورده است، برای جلوگیری از شکستگی بیشتر، با چسباندن یک نوارچسب کارتن برروی شیشه از آسیب بیشتر آن در حین تعمیر جلوگیری کنید.
  • اگر برای پوشاندن تمام سطح صفحه نمایش لازم است که از چند لایه نوارچسب استفاده کنید، لبه‌های نوارچسب باید همپوشانی داشته باشند.

:: این کار باعث می‌شود که صفحه نمایش شکسته محفوظ بماند و ساختار یکپارچه خود را موقع بلند کردن در زمان تعمیر حفظ کند.

احتیاط: هنگام کار از عینک ایمنی استفاده کنید تا از چشمان خود در مقابل شکستگی احتمالی و پرتاب خرده شیشه در حین تعمیر محافظت کنید.

  • اگر شکستگی شیشه‌ی صفحه نمایش چسباندن مکنده‌ها در مراحل بعدی را دشوار می‌کند، سعی کنید یک تکه چسب محکم (مانند نوارچسب برزنتی) را به‌صورت یک دسته تا کرده و به جای مکنده، از آن برای بلند کردن صفحه نمایش استفاده کنید.

     تعویض ال سی دی آیفون 11 پرو مکس    تعویض ال سی دی آیفون 11 پرو مکس

تعویض ال سی دی آیفون 11 پرو مکس

مرحله 3: لبه پایینی گوشی را گرم کنید

:: گرم کردن لبه‌ی پایینی آیفون به نرم شدن چسب نگه‌دارنده‌ی صفحه نمایش کمک می‌کند و جدا شدن آن را آسان‌تر می‌کند.

  • از یک سشوار یا تفنگ حرارتی استفاده کنید، یا یک iOpener را گرم کرده و آن را در حدود یک دقیقه برروی لبه‌ی پایینی آیفون قرار دهید تا چسب زیر آن نرم شود.



مرحله 4: استفاده از ساکشن کاپ دو طرفه

:: در مرحله 4 و 5 ما از ساکشن کاپ iSclack استفاده می‌کنیم، یک ابزار سودمند که داشتن آن را به کسانی که دائماً کار تعمیرات انجام می‌دهند توصیه می‌کنیم. اگر از iSclack استفاده نمی‌کنید، این دو مرحله را نادیده گرفته و روش جایگزین در مراحل بعدی را مطالعه کنید.

  • اگر ضخامت‌سنج پلاستیکی در وسط iSclack قرار دارد، آن را بردارید. برای آیفون‌های بزرگتر مانند آیفون 11 پرو مکس نیازی به آن نیست.
  • ساکشن کاپ‌های iSclack را نزدیک لبه پایینی آیفون قرار دهید. یکی در قسمت جلویی آیفون و دیگری در پشت.
  • هر دو ساکشن کاپ را محکم در جای خود فشار دهید تا کامل بچسبند.

:: اگر صفحه نمایش یا شیشه پشتی آیفون به‌شدت ترک خورده است، پوشاندن آن با یک لایه نوارچسب کارتن می‌تواند به چسبیدن مکنده‌ها کمک کند. iSclack شامل دو تکه نوارچسب برای همین منظور است.

 تعویض ال سی دی آیفون 11 پرو مکس

مرحله 5: صفحه نمایش را کمی بلند کنید

  • آیفون را محکم نگه داشته و دسته‌های iSclack را ببندید تا صفحه نمایش کمی از قاب پشتی جدا شود.

احتیاط: سعی نکنید صفحه نمایش را به طور کامل جدا کنید. تمام چیزی که شما نیاز دارید فقط یک شکاف کوچک در امتداد لبه پایینی است.

  • یک پیک بازکننده را در شکاف زیر صفحه نمایش در لبه پایینی آیفون قرار دهید.
  • اگر از iSclack استفاده کرده‌اید، می‌توانید دو مرحله‌ی بعدی را نادیده بگیرید.

 تعویض ال سی دی آیفون 11 پرو مکس    تعویض ال سی دی آیفون 11 پرو مکس

مرحله 6: استفاده از ساکشن کاپ یک طرفه

همچنین شما می‌توانید برای تعویض ال سی دی آیفون 11 پرو مکس از ساکشن یک طرفه نیز استفاده کنید.

  • اگر از ساکشن کاپ یک طرفه استفاده می‌کنید، آن را برروی لبه‌ی پایینی گوشی قرار دهید، در حالی که خیلی به لبه‌ی شیشه نزدیک نباشد.
  • اگر صفحه نمایش به‌شدت ترک خورده است، پوشاندن آن با یک لایه نوارچسب کارتن می‌تواند به چسبندگی ساکشن کاپ کمک کند. در روشی دیگر، ممکن است بتوانید به جای ساکشن کاپ از یک نوارچسب بسیار قوی استفاده کنید. اگر هیچکدام جواب نداد، می‌توانید مکنده‌ها را به صفحه نمایش شکسته چسب بزنید.

 تعویض ال سی دی آیفون 11 پرو مکس

مرحله 7: صفحه نمایش را کمی بلند کنید

  • ساکشن کاپ را با فشار ثابت و محکم به سمت بالا بکشید تا بین پنل جلویی و قاب پشتی کمی فاصله ایجاد شود.
  • یک پیک بازکننده را در شکاف باز شده قرار دهید.

:: چسب ضد آبی که صفحه نمایش را در جای خود نگه داشته بسیار قوی است؛ ایجاد این شکاف اولیه به مقدار قابل توجهی نیرو نیاز دارد. اگر برای باز کردن شکاف مشکل داشتید، حرارت بیشتری به آن بدهید و صفحه نمایش را به آرامی به بالا و پایین حرکت دهید تا چسب آن قسمت ضعیف شده و به اندازه‌ی کافی شکاف باز شود تا بتوانید ابزار پیک را داخل آن کنید.

 تعویض ال سی دی آیفون 11 پرو مکس    تعویض ال سی دی آیفون 11 پرو مکس

مرحله 8: چسب صفحه نمایش را جدا کنید

  • پیک بازکننده را از گوشه‌ی لبه‌ی پایین سمت چپ آیفون به سمت بالا بکشید تا صفحه نمایش را از چسبی که آن را در جای خود نگه داشته است جدا کنید.

احتیاط: پیک بازکننده را خیلی به داخل وارد نکنید، زیرا ممکن است به اجزای داخلی آیفون آسیب برسانید.

 تعویض ال سی دی آیفون 11 پرو مکس   تعویض ال سی دی آیفون 11 پرو مکس

مرحله 9: سمت دیگر صفحه نمایش را جدا کنید

  • برای جداسازی سمت دیگر، پیک بازکننده را مجدداً در لبه‌ی پایینی آیفون قرار داده و این بار آن را به سمت راست و بالا بکشید تا چسب سمت دیگر نیز جدا شود.

احتیاط: پیک بازکننده را خیلی داخل شکاف نکنید، زیرا ممکن است به به کابل‌های صفحه نمایش که در این سمت آیفون هستند آسیب برسانید. آن را فقط چند میلیمتر و یا به اندازه‌ی ضخامت قاب صفحه نمایش وارد کنید.

 تعویض ال سی دی آیفون 11 پرو مکس    تعویض ال سی دی آیفون 11 پرو مکس

مرحله 10: جدا کردن لبه بالایی

:: لبه‌ی بالایی صفحه نمایش هم با چسب و هم با گیره محکم شده است.

  • لبه‌ی سمت راست صفحه نمایش را به آرامی به سمت پایین (در جهت پورت لایتنینگ) بکشید.
  • پیک بازکننده را در شکاف گوشه‌ی سمت راست بالای گوشی قرار دهید.

 تعویض ال سی دی آیفون 11 پرو مکس      تعویض ال سی دی آیفون 11 پرو مکس

مرحله 11: به جدا کردن لبه بالایی ادامه دهید

  • در صورت لزوم به پایین کشیدن صفحه نمایش (به سمت پورت لایتنینگ) ادامه دهید تا به اندازه کافی شکافی برای قرار دادن پیک بازکننده ایجاد شود.
  • پیک بازکننده را از گوشه‌ی سمت راست به گوشه‌ی سمت چپ بکشید و باقی‌مانده‌ی چسب صفحهه نمایش را جدا کنید.

احتیاط: در اینجا هم پیک بازکننده را بیشتر از چند میلیمتر (به اندازه‌ی ضخامت قاب صفحه نمایش) وارد نکنید، درغیراین‌صورت ممکن است به آرایه سنسور پنل جلویی آسیب بزنید.

 تعویض ال سی دی آیفون 11 پرو مکس     تعویض ال سی دی آیفون 11 پرو مکس

مرحله 12: مکنده‌ها را بردارید

  • برآمدگی کوچک لبه ساکشن کاپ را بکشید تا از پنل جلویی جدا شود.
  • اگر از یک iSclack استفاده کرده‌اید و هنوز به آیفون چسبیده است، حالا آن را جدا کنید.

 تعویض ال سی دی آیفون 11 پرو مکس

مرحله 13: آیفون را باز کنید

در این مرحله از تعویض ال سی دی آیفون 11 پرو مکس، می‌توانید آیفون را باز کنید.

  • با چرخاندن صفحه نمایش به سمت راست و بالا، مانند باز کردن جلد یک کتاب، آیفون را باز کنید.

احتیاط: هنوز سعی نکنید صفحه نمایش را به‌طور کامل جدا کنید، زیرا چندین کابل نواری آسیب‌پذیر همچنان آن را به برد منطقی آیفون متصل می‌کنند.

  • در زمان کار کردن با گوشی، صفحه نمایش را به چیزی تکیه دهید تا آن را نگه دارد.

:: در زمان جمع کردن گوشی، صفحه نمایش را در موقعیت خود قرار دهید، گیره‌ها را در امتداد لبه‌ی بالایی تراز کنید، و قبل از اینکه بقیه‌ی قسمت‌های صفحه نمایش را پایین بیاورید، لبه‌ی بالایی را به دقت فشار دهید. اگر به راحتی در جای خود قرار نگرفت (کلیک نکرد)، وضعیت گیره‌ها در اطراف صفحه نمایش را بررسی کرده و مطمئن شوید که خم نشده‌اند.

 تعویض ال سی دی آیفون 11 پرو مکس   تعویض ال سی دی آیفون 11 پرو مکس

مرحله 14: پوشش کانکتور باتری را باز کنید

  • دو پیچ Y000 به طول 1.3 میلیمتر که براکت پوشش باتری را محکم می‌کنند، باز کنید.

:: در طول تعمیر، مشخص کنید که هر پیچ را از کجا باز کرده‌اید و مطمئن شوید که دقیقاً آن را سر جای خود می‌بندید تا آسیبی به آیفون وارد نشود.

:: در زمان جمع کردن گوشی و قبل از اینکه صفحه نمایش را در جای خود ببندید، خوب است که آیفون را روشن کرده و تمام عملکردهای آن را آزمایش کنید. اما قبل از ادامه‌ی کار، حتماً مطمئن شوید که آیفون را به‌طور کامل خاموش می‌کنید.

 تعویض ال سی دی آیفون 11 پرو مکس

مرحله 15: پوشش کانکتور باتری را بردارید

  • براکت را بردارید.

 تعویض ال سی دی آیفون 11 پرو مکس

مرحله 16: باتری را جدا کنید

  • برای جدا کردن کانکتور باتری از سوکت آن روی برد منطقی از یک اسپاجر یا ناخن خود استفاده کنید.

:: سعی کنید به پلمپ سیلیکونی مشکی اطراف آن و سایر اتصالات برد آسیب نرسانید. این پلمپ، محافظت بیشتری در برابر نفوذ آب و گردوغبار ایجاد می‌کند.

  • کانکتور را به کمی دورتر از برد منطقی خم کنید تا از تماس تصادفی آن با سوکت و برق‌رسانی به گوشی در حین تعمیر جلوگیری کرده باشید.

 تعویض ال سی دی آیفون 11 پرو مکس   تعویض ال سی دی آیفون 11 پرو مکس

مرحله 17: پیچ‌های پوشش برد منطقی را باز کنید

  • برای باز کردن شش پیچ 1.3 میلیمتری که براکت پوشش برد منطقی را محکم می‌کنند، از یک پیچ‌گوشتی Y000 استفاده کنید.

 تعویض ال سی دی آیفون 11 پرو مکس

مرحله 18: براکت پوشش برد منطقی را بردارید

  • براکت را بردارید.

تعویض ال سی دی آیفون 11 پرو مکس

مرحله 19: کابل صفحه نمایش OLED را جدا کنید

  • برای جدا کردن کانکتور کابل پنل OLED از یک اسپاجر یا ناخن استفاده کنید.

:: برای اتصال مجدد کانکتورهای فشاری مانند این، ابتدا یک طرف را به دقت تراز کرده و فشار دهید تا در جای خود قرار گیرد، سپس همین کار را با طرف دیگر انجام دهید. هیچگاه وسط آن را فشار ندهید. درصورتی‌که کانکتور اشتباه باشد، پین‌ها خم شده و باعث آسیب دائمی می‌شوند.

 تعویض ال سی دی آیفون 11 پرو مکس    تعویض ال سی دی آیفون 11 پرو مکس

مرحله 20: سنسورهای جلویی + دیجیتایزر را جدا کنید

  • برای جدا کردن کانکتور کابل مجموعه سنسور جلویی از یک اسپاجر یا ناخن استفاده کنید.
  • برای جدا کردن کانکتور کابل دیجیتایزر از یک اسپاجر یا ناخن استفاده کنید.

:: اگر پس از تعمیر، قسمتی از صفحه نمایش به لمس پاسخ نمی‌دهد، باتری را جدا کنید و سپس این کانکتور را مجدداً در جای خود قرار دهید و مطمئن شوید که کاملاً در جای خود قرار می‌گیرد و گردوغبار یا مانع دیگری در سوکت وجود نداشته باشد.

 تعویض ال سی دی آیفون 11 پرو مکس     تعویض ال سی دی آیفون 11 پرو مکس

تعویض ال سی دی آیفون 11 پرو مکس

مرحله 21: مجموعه صفحه نمایش را بردارید

در این مرحله از تعویض ال سی دی آیفون 11 پرو مکس، نوبت به برداشتن صفحه نمایش می‌رسد.

  • مجموعه صفحه نمایش را بردارید.

:: در زمان جمع کردن گوشی، اگر می‌خواهید چسب ضد آب را در اطراف لبه‌های صفحه نمایش جایگزین کنید، می‌توانید در این مرحله انجام دهید.

 تعویض ال سی دی آیفون 11 پرو مکس

مرحله 22: مجموعه جلویی را باز کنید

  • سه پیچی که مجموعه بلندگو/سنسور را در پشت صفحه نمایش محکم می‌کند را باز کنید:
  • دو عدد پیچ فیلیپس 1.6 میلیمتری
  • یک عدد پیچ 1.4 میلیمتری Y000

 تعویض ال سی دی آیفون 11 پرو مکس

مرحله 23: مجموعه بلندگو را برگردانید

:: بلندگوی گوشی در جای خود چسبیده است.

  • با استفاده از نوک اسپاجر و به آرامی، لبه‌ی بالایی بلندگو را به سمت بالا بکشید.
  • مجموعه بلندگو را به سمت پایین برگردانید (بخوابانید) و از لبه‌ی بالایی صفحه نمایش دور کنید.

احتیاط: بلندگو از طریق یک کابل نواری بسیار نازک متصل می‌ماند. مراقب باشید که فشار یا آسیبی به این کابل وارد نشود.

 تعویض ال سی دی آیفون 11 پرو مکس    تعویض ال سی دی آیفون 11 پرو مکس

مرحله 24: لبه‌ی بالایی صفحه نمایش را گرم کنید

  • از یک سشوار یا تفنگ حرارتی استفاده کنید، یا یک iOpener را گرم کرده و آن را به مدت 1 تا 2 دقیقه در قسمت بالایی صفحه نمایش قرار دهید تا چسب نگهدارنده‌ی سنسورها نرم شود.

 تعویض ال سی دی آیفون 11 پرو مکس

مرحله 25: میکروفون را درآورید

  • برای بلند کردن و جدا کردن میکروفون از شکاف آن در پنل جلویی، از نوک اسپاجر استفاده کنید.

 تعویض ال سی دی آیفون 11 پرو مکستعویض ال سی دی آیفون 11 پرو مکس

مرحله 26: سنسور نور محیطی را جدا کنید

در این مرحله از تعویض ال سی دی آیفون 11 پرو مکس، باید سنسور نور محیطی را جدا کنید.

  • از یک پنس برای تکان دادن سنسور نور محیطی و بلند کردن آن از شکاف آن در صفحه نمایش استفاده کنید.

:: اگر سنسور بعد از چند ثانیه دیگر تکان نخورد، حرارت بیشتری به آن بدهید و دوباره امتحان کنید.

احتیاط: سنسور از طریق یک کابل انعطاف‌پذیر بسیار نازک به بقیه‌ی مجموعه سنسور متصل می‌ماند. مراقب باشید که کابل را تحت فشار قرار ندهید یا آسیبی به آن وارد نکنید.

 تعویض ال سی دی آیفون 11 پرو مکس      تعویض ال سی دی آیفون 11 پرو مکس

مرحله 27

  • اگر مجموعه سنسور نور محیطی را با موفقیت برداشتید، همان‌طور که در تصویر اول نشان داده شده است، به مرحله‌ی بعدی زیر بروید.
  • اگر نوار دیفیوزر سفید جدا شد و کماکان به صفحه نمایش متصل است، همان‌طور که در تصویر دوم نشان داده شده است، باید آن را به دقت و با استفاده از یک ابزار ظریف در امتداد لبه‌ی بالایی قرار دهید. اگر ابتدا آن را گرم کنید ممکن است کار را کمی آسان‌تر کند.

:: در زمان جمع کردن گوشی، ابتدا دیفیوزر را برروی صفحه نمایش نصب کنید و مطمئن شوید که در جهت درست قرار دارد (سمت جلو در تصویر اول و سمت عقب در تصویر سوم نشان داده شده است).

:: سپس سنسور نور محیطی را در بالای دیفیوزر قرار دهید. هنگام بستن پیچ‌هایی که مجموعه هدست/سنسور را محکم می‌کنند، باید سنسور را در موقعیت خود نگه‌دارید. هنگامی که پیچ‌ها محکم شدند، سنسور در جای خود باقی می‌ماند و به‌صورت معمول کار می‌کند.

 تعویض ال سی دی آیفون 11 پرو مکس    تعویض ال سی دی آیفون 11 پرو مکس

تعویض ال سی دی آیفون 11 پرو مکس

مرحله 28

  • یک پیک بازکننده را از چپ به راست زیر کابل انعطاف‌پذیر و از زیر سنسور مجاورتی + ماژول flood illuminator بکشید.
  • به آرامی تکان داده و بلند کنید تا ماژول از شکاف آن در پنل جلویی جدا شود.

:: بلند کردن و نگه داشتن بلندگو دسترسی‌های شما را آسان‌تر می‌کند. فقط مراقب باشید که در حین کار کابل نازک آن را نکشید.

 تعویض ال سی دی آیفون 11 پرو مکس   تعویض ال سی دی آیفون 11 پرو مکس

مرحله 29: مجموعه بلندگو + سنسور جلویی را بردارید

  • مجموعه بلندگو و سنسور جلویی را بردارید.

:: در زمان جمع کردن گوشی، موقعیت ماژول پلاستیکی مشکی حاوی این اجزاء را بررسی کنید:

  • سنسور مجاورتی
  • Flood illuminator
  • ماژول باید طوری قرار گیرد که این اجزاء توسط هیچ چسبی مسدود نشده باشد.

سخن آخر

این مقاله یک راهنمای دقیق و گام‌به‌گام برای تعویض ال سی دی آیفون 11 پرو مکس بود. امیدواریم که مورد استفاده قرار گرفته باشد. رعایت نکات ایمنی در هنگام کار را فراموش نکرده و همیشه از وسایل استاندارد برای تعمیر گوشی آیفون استفاده کنید. زیرا موبایل‌ها قطعات ظریف و فشرده‌ای دارند که بسیار آسیب‌پذیر هستند
