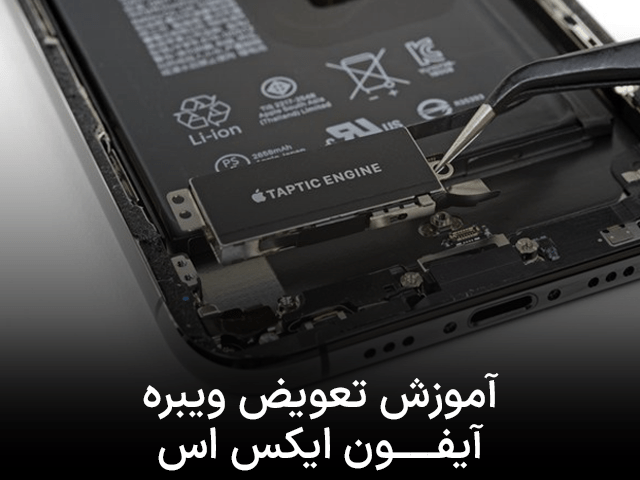

آموزش تعویض ویبره آیفون ایکس اس

تیم تولید محتوا صالح کمپانی دوشنبه 6 دی 1400 - 14:34
آموزش تعویض ویبره آیفون ایکس اس

در این مقاله روش تعویض ویبره آیفون ایکس اس (iPhone XS) را به شما آموزش خواهیم داد. موتور ویبره عملکردهای لرزشی و بازخورد لمسی آیفون شما را تولید می‌کند.

در این راهنما به شما آموزش داده می‌شود که مجموعه صفحه نمایش را به‌طورکامل جدا کنید. دلیل اتخاذ این روش، جلوگیری از ضربه یا آسیب تصادفی به کابل‌های صفحه نمایش در حین کار است. اما اگر شما برای برداشتن موتور ویبره بدون به خطر انداختن کابل‌های صفحه نمایش مشکلی ندارید، می‌توانید مراحل جدا کردن کابل‌های صفحه نمایش را نادیده بگیرید.

تعویض ویبره آیفون ایکس اس مکس

مرحله 1: پیچ‌های پنج‌سو را باز کنید

احتیاط: قبل از اینکه کار خود را شروع کنید، مقدار شارژ باتری آیفون را تا زیر 25 درصد خالی کنید. اگر یک باتری لیتیوم یون شارژ شده به صورت تصادفی سوراخ شود می‌تواند باعث آتش گرفتن یا منفجر شدن آن شود.

  • قبل از اینکه آیفون را باز کنید، آن را خاموش کنید.
  • در لبه‌ی پایینی آیفون، دو پیچ پنج‌سو با طول 6.9 میلیمتر وجود دارد، آنها را باز کنید.

:: جدا کردن صفحه نمایش آیفون باعث می‌شود که پلمپ ضد آب آن از بین برود. قبل از اینکه کار خود را شروع کنید، پلمپ‌های جایگزین را آماده کنید، یا اگر تصمیم دارید بدون پلمپ آیفون را سرهم کنید، مراقب باشید که آن را در معرض مایعات قرار ندهید.

تعویض ویبره آیفون ایکس اس مکس

مرحله 2: شروع باز کردن آیفون

:: گرم کردن لبه‌ی پایینی گوشی آیفون کمک می‌کند تا چسب نگهدارنده‌ی صفحه نمایش نرم شده و راحت‌تر باز شود.

  • شما می‌توانید از یک سشوار یا تفنگ حرارتی استفاده کنید و یا یک iOpener را گرم کرده و حدود یک دقیقه آن را بر روی لبه‌ی پایینی آیفون قرار دهید تا چسب زیر آن نرم شود.

 تعویض ویبره آیفون ایکس اس مکس

مرحله 3

:: در دو مرحله 3 و 4 ما از ساکشن کاپ iSclack برای باز کردن آیفون استفاده می‌کنیم، یک ابزار سودمند که داشتن آن را به کسانی که دائماً کار تعمیرات انجام می‌دهند توصیه می‌کنیم. اگر از iSclack استفاده نمی‌کنید، این دو مرحله را نادیده گرفته و روش جایگزین در مراحل بعدی را مطالعه کنید.

  • اگر ضخامت‌سنج پلاستیکی در وسط iSclack قرار دارد، آن را بردارید. برای آیفون‌های بزرگتر مانند آیفون ایکس اس  نیازی به آن نیست.
  • ساکشن کاپ‌های iSclack را نزدیک لبه پایینی آیفون قرار دهید. یکی از آنها را در جلوی آیفون و دیگری را در پشت قرار دهید.
  • هر دوی آنها را محکم در جای خود فشار دهید تا به‌خوبی بچسبند.

:: اگر صفحه نمایش یا شیشه پشتی آیفون ترک بزرگی دارد، پوشاندن آن با یک لایه نوارچسب کارتن می‌تواند به چسبیدن مکنده‌ها کمک کند. iSclack دو تکه نوارچسب برای همین منظور دارد.

    تعویض ویبره آیفون ایکس اس مکس      تعویض ویبره آیفون ایکس اس مکس

مرحله 4

  • گوشی آیفون را محکم در دست خود نگه داشته و دسته‌های iSclack را ببندید تا صفحه نمایش کمی از قاب پشتی جدا شود.

احتیاط: سعی نکنید صفحه نمایش را به طور کامل جدا کنید. شما فقط به یک شکاف کوچک در امتداد لبه پایینی نیاز دارید.

  • یک پیک بازکننده را در شکاف باز شده‌ی لبه پایینی صفحه نمایش آیفون وارد کنید.
  • اگر در این مرحله از iSclack استفاده کرده‌اید، می‌توانید دو مرحله‌ی بعدی را نادیده بگیرید.

 تعویض ویبره آیفون ایکس اس مکس

مرحله 5

همچنین شما می‌توانید برای تعویض ویبره آیفون ایکس اس از ساکشن کاپ یک طرفه نیز استفاده کنید.

  • اگر می‌خواهید از ساکشن کاپ یک طرفه استفاده کنید، آن را برروی لبه‌ی پایینی گوشی قرار دهید، توجه کنید که بر روی خمیدگی لبه قرار نگیرد.

:: اگر صفحه نمایش به‌شدت ترک خورده است، پوشاندن آن با یک لایه نوارچسب کارتن می‌تواند به چسبندگی ساکشن کاپ کمک کند. در روشی دیگر، می‌توانید به جای ساکشن کاپ از یک نوارچسب بسیار قوی استفاده کنید. اگر هیچکدام جواب نداد، می‌توانید مکنده‌ها را به صفحه نمایش شکسته چسب بزنید.

 تعویض ویبره آیفون ایکس اس مکس

مرحله 6

    • ساکشن کاپ را با فشار ثابت و محکم به سمت بالا بکشید تا بین پنل جلویی و قاب پشتی کمی فاصله ایجاد شود.
    • یک پیک بازکننده را در شکاف باز شده قرار دهید.

    :: چسب ضد آبی که صفحه نمایش را در جای خود نگه داشته بسیار قوی است؛ ایجاد این شکاف اولیه به مقدار قابل توجهی نیرو نیاز دارد. اگر برای باز کردن شکاف مشکل داشتید، حرارت بیشتری به آن بدهید و صفحه نمایش را به آرامی به بالا و پایین حرکت دهید تا چسب آن قسمت ضعیف شده و به اندازه‌ی کافی شکاف باز شود تا بتوانید ابزار پیک را داخل آن کنید.

     تعویض ویبره آیفون ایکس اس مکس     تعویض ویبره آیفون ایکس اس مکس

مرحله 7

    • پیک بازکننده را از گوشه‌ی لبه‌ی پایین سمت چپ آیفون به سمت بالا بکشید تا صفحه نمایش را از چسبی که آن را در جای خود نگه داشته است جدا کنید.

    احتیاط: پیک بازکننده را خیلی به داخل وارد نکنید، زیرا ممکن است به اجزای داخلی آیفون آسیب برسانید.

  تعویض ویبره آیفون ایکس اس مکس    تعویض ویبره آیفون ایکس اس مکس

مرحله 8

    • برای جداسازی سمت دیگر، پیک بازکننده را مجدداً در لبه‌ی پایینی آیفون قرار داده و این بار آن را به سمت راست و بالا بکشید تا چسب سمت دیگر نیز جدا شود.

    احتیاط: پیک بازکننده را خیلی داخل شکاف نکنید، زیرا ممکن است به کابل‌های صفحه نمایش که در این سمت آیفون هستند آسیب برسانید. آن را فقط چند میلیمتر و یا به اندازه‌ی ضخامت قاب صفحه نمایش وارد کنید.

  تعویض ویبره آیفون ایکس اس مکس   تعویض ویبره آیفون ایکس اس مکس

مرحله 9

:: لبه‌ی بالایی صفحه نمایش هم با چسب و هم با گیره محکم شده است. به‌همین دلیل جداسازی آن دقت و احتیاط بیشتری نیاز دارد.

  • در حالی که صفحه نمایش را به آرامی در جهت پورت لایتنینگ کشیده یا تکان می‌دهید، پیک بازکننده را در امتداد لبه‌ی بالایی صفحه نمایش بکشید.

احتیاط: اگر فشار زیادی وارد کنید، گیره‌ها می‌شکنند. بنابراین، با دقت کار کنید و صبور باشید.

احتیاط: باز هم متذکر می‌شویم که پیک بازکننده را فقط چند میلیمتر و به اندازه‌ی ضخامت قاب صفحه نمایش به داخل وارد کنید، درغیراین‌صورت ممکن است به آرایه سنسور پنل جلویی آسیب برسانید.

  • پیک بازکننده را از یک گوشه به گوشه دیگر کشیده و باقی‌مانده‌ی چسبی که صفحه نمایش را در جای خود نگه داشته جدا کنید.

 تعویض ویبره آیفون ایکس اس مکس   تعویض ویبره آیفون ایکس اس مکس

مرحله 10

  • برآمدگی کوچک لبه ساکشن کاپ را بکشید تا از پنل جلویی جدا شود.
  • اگر از یک iSclack استفاده کرده‌اید و هنوز به آیفون چسبیده است، حالا آن را جدا کنید.

 تعویض ویبره آیفون ایکس اس مکس

مرحله 11

در این مرحله از تعویض ویبره آیفون ایکس اس، می‌توانید آیفون را باز کنید.

  • با چرخاندن صفحه نمایش به سمت راست و بالا، مانند باز کردن جلد یک کتاب، آیفون را باز کنید.

احتیاط: در این مرحله هنوز سعی نکنید صفحه نمایش را به‌طور کامل جدا کنید، زیرا چندین کابل نواری آسیب‌پذیر همچنان آن را به برد منطقی آیفون متصل کرده است.

  • در مدتی که با گوشی کار می‌کنید، صفحه نمایش را به چیزی تکیه دهید تا آن را نگه دارد.

:: پس از اتمام کار و در زمان جمع کردن گوشی، ابتدا صفحه نمایش را در جای خود قرار دهید، سپس گیره‌ها را با امتداد لبه‌ی بالایی تراز کنید، و قبل از اینکه بقیه‌ی قسمت‌های صفحه نمایش را پایین بیاورید، لبه‌ی بالایی را به دقت فشار دهید. اگر به راحتی در جای خود قرار نگرفت (کلیک نکرد)، وضعیت گیره‌ها در لبه صفحه نمایش را بررسی کنید و مطمئن شوید که خم نشده باشند.

      تعویض ویبره آیفون ایکس اس مکس     تعویض ویبره آیفون ایکس اس مکس

مرحله 12: مجموعه صفحه نمایش

    • پنج پیچ با مشخصات زیر که براکت کانکتور برد منطقی را محکم می‌کنند، باز کنید:
      • سه عدد پیچ Y0000 میلیمتری
      • یک عدد پیچ Y0003 میلیمتری
      • یک عدد پیچ فیلیپس 3.7 میلیمتری

    :: در طول تعمیر، مشخص کنید که هر پیچ را از کجا باز کرده‌اید و مطمئن شوید که دقیقاً آن را سر جای خود می‌بندید تا آسیبی به گوشی آیفون وارد نشود.

 تعویض ویبره آیفون ایکس اس مکس

مرحله 13

    • براکت را بردارید.

    :: ممکن است که براکت کمی در جای خود چسبیده باشد. بنابراین، آن را به آرامی اما محکم از جای خود بلند کنید تا جدا شود.

    :: پس از اتمام کار و در زمان جمع کردن گوشی، قبل از اینکه صفحه نمایش را در جای خود ببندید، بهتر است که آیفون را روشن کرده و تمام عملکردهای آن را آزمایش کنید. اما قبل از ادامه‌ی کار، حتماً مطمئن شوید که آیفون را به‌طور کامل خاموش می‌کنید.

 تعویض ویبره آیفون ایکس اس مکس

مرحله 14

    • برای جدا کردن کانکتور باتری از سوکت آن روی برد منطقی، از یک اسپاجر یا ناخن تمیز خود استفاده کنید.

    :: سعی کنید به پلمپ سیلیکونی مشکی اطراف آن و سایر اتصالات برد آسیب نرسانید. این پلمپ، محافظت بیشتری در برابر نفوذ آب و گردوغبار ایجاد می‌کند.

    • کانکتور را به کمی دورتر از برد منطقی خم کنید تا از تماس تصادفی آن با سوکت و برق‌رسانی به گوشی در حین تعمیر جلوگیری کرده باشید.

 تعویض ویبره آیفون ایکس اس مکس

مرحله 15

  • سه پیچ Y000 که براکت کانکتور صفحه نمایش را در جای خود محکم می‌کنند باز کنید:
    • دو پیچ 1.1 میلیمتری
    • یک پیچ 1.5 میلیمتری

 تعویض ویبره آیفون ایکس اس مکس

مرحله 16

  • براکت را بردارید.

 تعویض ویبره آیفون ایکس اس مکس

مرحله 17

  • برای جدا کردن کانکتور مجموعه سنسور پنل جلویی، از یک اسپاجر یا ناخن استفاده کنید.

 تعویض ویبره آیفون ایکس اس مکس

مرحله 18

  • برای جدا کردن کانکتور کابل پنل OLED از یک اسپاجر یا ناخن استفاده کنید.

     تعویض ویبره آیفون ایکس اس مکس     تعویض ویبره آیفون ایکس اس مکس

مرحله 19

  • برای جدا کردن کانکتور کابل دیجیتایزر از سوکت آن، از یک اسپاجر یا ناخن استفاده کنید.

         تعویض ویبره آیفون ایکس اس مکس      تعویض ویبره آیفون ایکس اس مکس

مرحله 20

:: کابل انعطاف‌پذیر مجموعه سنسور پنل جلویی کمی در جای خود چسبیده است.

  • کابل را با احتیاط بلند کنید تا چسب آن جدا شود.

   تعویض ویبره آیفون ایکس اس مکس    تعویض ویبره آیفون ایکس اس مکس

مرحله 21

  • مجموعه صفحه نمایش را بردارید.

:: پس از اتمام کار و در زمان جمع کردن گوشی، اگر می‌خواهید چسب ضد آب را در اطراف لبه‌های صفحه نمایش جایگزین کنید، می‌توانید در این مرحله انجام دهید.

 تعویض ویبره آیفون ایکس اس مکس

مرحله 22: اسپیکر پایین

  • پنج پیچ 1.4 میلیمتری Tripoint Y000 که براکت زیر موتور ویبره و بلندگوی اصلی را محکم کرده است، باز کنید.

تعویض ویبره آیفون ایکس اس مکس

مرحله 23

:: براکت کمی در جای خود چسبیده است.

  • به آرامی آن را به سمت بالا بیاورید تا چسب آن جدا شده و بتوانید براکت را بردارید، و مراقب باشید که خم نشود.
    • در صورت لزوم با سشوار یا تفنگ حرارتی کمی به آن حرارت دهید تا چسب آن نرم شود. (قرار دادن iOpener روی براکت توصیه نمی‌شود، زیرا ممکن است اتصالات فنری در امتداد بالای براکت، دچار خمیدگی شوند.)

 تعویض ویبره آیفون ایکس اس مکس    تعویض ویبره آیفون ایکس اس مکس

مرحله 24

  • پیچ 1.3 میلیمتری Tripoint Y000 که پوشش کانکتور بلندگو را محکم کرده است، باز کنید.

 تعویض ویبره آیفون ایکس اس مکس

مرحله 25

  • پوشش کانکتور بلندگو را به سمت باتری هل داده و سپس بلند کنید تا گیره‌ی آن باز شده و جدا شود.

احتیاط: بسیار مراقب باشید که باتری را با ابزار خود سوراخ نکنید.

 تعویض ویبره آیفون ایکس اس مکس

مرحله 26

  • برای بالا کشیدن و جدا کردن کانکتور بلندگو از یک اسپاجر استفاده کنید.

      تعویض ویبره آیفون ایکس اس مکس     تعویض ویبره آیفون ایکس اس مکس

مرحله 27

  • سه پیچی که بلندگو را در جای خود محکم می‌کنند را باز کنید:
    • یک عدد پیچ فیلیپس 2.7 میلیمتری
    • یک عدد پیچ استندآف 2.9 میلیمتری
    • یک عدد پیچ استندآف 3.1 میلیمتری

:: بهتر است که پیچ‌های استندآف با استفاده از یک پیچ‌گوشتی استندآف بیت آیفون (iPhone Standoff Bit) باز شوند.

احتیاط: در یک پیچ‌گوشتی استندآف بیت، یک پیچ‌گوشتی سر صاف که به دسته وصل می‌شود این کار را انجام می‌دهد. به همین دلیل، بیشتر احتیاط کنید تا نوک پیچ‌گوشتی از دسته جدا نشود و به اجزای اطراف آسیب نرساند.

 تعویض ویبره آیفون ایکس اس مکس

مرحله 28

احتیاط: وقتی می‌خواهید بلندگو را بلند کرده و خارج کنید، مراقب باشید که به کابل فلکس بلندگو که به تازگی آن را جدا کرده‌اید، آسیب نرسانید. در صورت لزوم، کابل را به سمت باتری خم کنید تا بلندگو آزادانه خارج شود.

  • یک اسپاجر را در زیر لبه‌ی بالایی اسپیکر، نزدیک لبه‌ی قاب آیفون قرار دهید.
  • به آرامی به سمت بالا کشیده و لبه‌ی بالایی اسپیکر را کمی بلند کنید.

:: هنگام نصب مجدد بلندگو، موقعیت کابل فلکس را بررسی کرده و مطمئن شوید که زیر بلندگو گیر نکرده باشد.

 تعویض ویبره آیفون ایکس اس مکس

مرحله 29

  • در حین بلند کردن بلندگو، از یک پنس استفاده کنید تا نوار محافظ پلاستیکی را از لبه‌ی بالایی بلندگو جدا کنید.

:: در صورت لزوم، کمی به آن حرارت دهید تا چسب آن نرم شده و نوار محافظ راحت‌تر جدا شود.

 تعویض ویبره آیفون ایکس اس مکس

مرحله 30

  • اسپیکر آیفون را از لبه‌های کناری آن گرفته و آن را به یک طرف حرکت دهید تا چسبی که آن را به لبه‌ی پایینی آیفون محکم کرده است، جدا کنید.
  • اسپیکر را از لبه‌ی پایینی آیفون دور کنید تا واشر چسبنده جدا شود.

 تعویض ویبره آیفون ایکس اس مکس

مرحله 31

  • در این مرحله از تعویض ویبره آیفون ایکس اس، می‌توانید بلندگو را بردارید.

    • بلندگو را بردارید.

    :: واشر چسبنده بلندگو قابل استفاده مجدد نیست. باقی‌مانده‌ی چسب را با پنس جدا کنید.

    :: برای کمک به محافظت در مقابل نفوذ آب و گردوغبار، در زمان جمع کردن گوشی واشر چسبنده را تعویض کنید. محل را با کمی الکل ایزوپروپیل و یک پارچه‌ی بدون پرز یا فیلتر قهوه تمیز کنید تا واشر به‌خوبی بچسبد. ابتدا یک واشر جدید بر روی بلندگو نصب کرده و سپس بلندگو را در جای خود نصب کنید.

       تعویض ویبره آیفون ایکس اس مکس   تعویض ویبره آیفون ایکس اس مکس

مرحله 32: مجموعه موتور ویبره

  • برای جدا کردن کابل فلکس موتور ویبره، از یک اسپاجر استفاده کرده و آن را مستقیماً از سوکت به سمت بالا بکشید.

 تعویض ویبره آیفون ایکس اس مکس

مرحله 33

  • دو پیچ فیلیپس 1.9 میلیمتری که موتور ویبره را در جای خود محکم کرده‌اند باز کنید.

 تعویض ویبره آیفون ایکس اس مکس

مرحله 34

  • نوار پلاستیکی ضربه‌گیر را گرفته و با احتیاط آن را به سمت بالای کانکتور بلندگو حرکت دهید.

تعویض ویبره آیفون ایکس اس مکس

مرحله 35

  • مجموعه موتور ویبره را بردارید.

 تعویض ویبره آیفون ایکس اس مکس

مرحله 36: موتور ویبره

  • نوار پلاستیکی ضربه‌گیر را از موتور ویبره جدا کنید.

         تعویض ویبره آیفون ایکس اس مکس    تعویض ویبره آیفون ایکس اس مکس

سخن آخر

در این مقاله، مراحل تعویض ویبره آیفون ایکس اس (iPhone XS) را در 36 مرحله و به صورت گام‌به‌گام به شما آموزش دادیم. امیدواریم که مورد استفاده قرار گیرد. شما می‌توانید سؤالات و مشکلات خود را در بخش نظرات مطرح کنید تا کارشناسان ما به آنها پاسخ دهند. همچنین با درج تجربیات خود در بخش نظرات، ما و کاربران سایت را از تجربیات خود بهره‌مند سازید.
